Vetemedés és síklapúság

A görbület és síklapúság mérésének legjobb módját keresve fontos figyelembe venni a használandó mérőrendszer típusát és a telepítési környezetet. Ha olyan berendezést választ, amely nem felel meg pontosan az Ön igényeinek, az elégtelen pontossághoz és több ráfordított munkaórához vezethet a gyártás során. Ez az oldal azért jött létre, hogy segítsen a görbület- és síklapúságmérési rendszert keresőknek, hogy magabiztosan tegyék ezt meg.

Hogyan mérjünk: görbület és síklapúság

Keresse meg a legjobb mérési módszert és a megfelelő felszerelést a „Görbület és síklapúság” méréséhez.

Mérés több szenzorfej használatával

Alkalmazási példa: Alaplemez síklapúságának mérése

Optimális mérőrendszer

Optimális mérőrendszerLézeres elmozdulásmérő

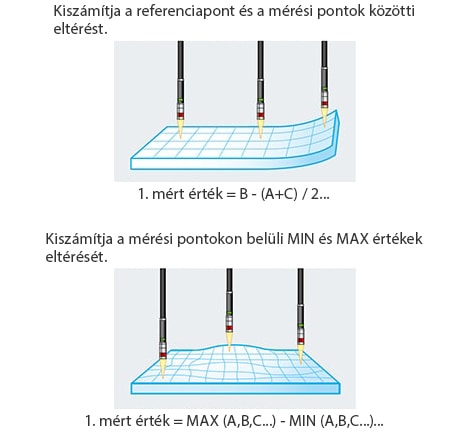

A görbület és a síklapúság mérése az alkatrész különböző pontjainál több szenzorfej által kapott magasságkülönbség kiszámításával történik.

KULCSPONTOK
  • A szenzorfejek mozgása során fellépő zaj okozta mérési hibák nem fordulnak elő.
  • Mivel a szenzorfejek nem mozognak, az ellenőrzési ciklusidő gyors.
  • Nincs szükség a szenzorfej mozgatására szolgáló mechanizmusra.

Mérés egy szenzorfejjel (1D lézeres elmozdulásmérő)

Alkalmazási példa: NYÁK-ok vetemedésének mérése

Optimális mérőrendszer

Optimális mérőrendszerLézeres elmozdulásmérő

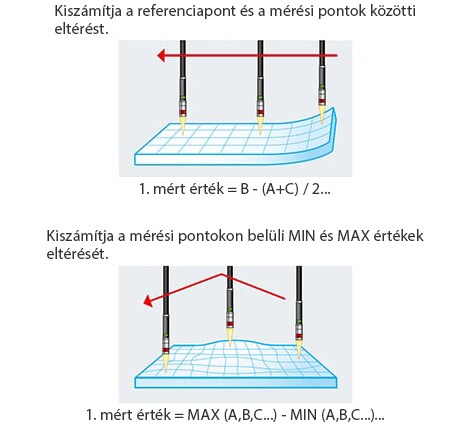

A targetet vagy a szenzort mozgatni kell, a görbület és a síklapúság kiszámítása az egyes mérési helyeken gyűjtött adatok alapján történik.

KULCSPONTOK
  • Csak egy fejet használ, így csökkenthetők a költségek.
  • A szenzorfejek mozgatásakor fellépő zaj mérési hibákat okoz.
  • Egy mechanizmusra van szükség a szenzorfej mozgatására.

Mérés egy szenzorfejjel (2D lézeres elmozdulásmérő)

Alkalmazási példa: Anyagélek vetemedésének mérése

Optimális mérőrendszer

Optimális mérőrendszer2D lézeres elmozdulásmérő

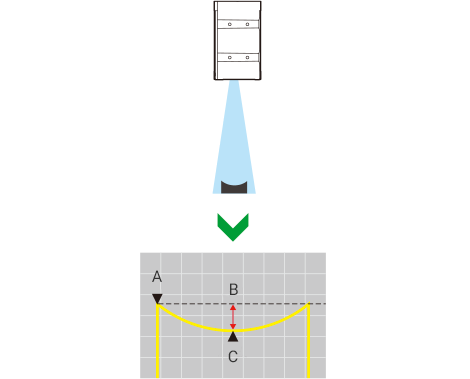

A lézervonal visszaverődik a target felületéről, a görbület mérése a visszavert profil magasságkülönbségének kiértékelésével történik.

A
Csúcs
B
Görbület mértéke
C
Alsó érték
KULCSPONTOK

A görbület a szenzorfej mozgatása nélkül mérhető.
