Alkalmazási megoldások

Külső átmérő

A megfelelő megoldás megtalálása a külső átmérő mérésére

A külső átmérő mérésének legjobb módját keresve számos fontos tényezőt kell figyelembe venni, a target alakját, a mérőrendszer típusát és a telepítési környezetet is beleértve. Ha olyan berendezést választ, amely nem felel meg pontosan az Ön igényeinek, az elégtelen pontossághoz és több ráfordított munkaórához vezethet a gyártás során, ezért fontos a megfelelő berendezés kiválasztása. Ez az oldal azért jött létre, hogy segítsen felfedezni a legjobb módszert a külső átmérő mérésének magabiztos elvégzéséhez.

Hogyan mérjünk: külső átmérő

Keresse meg a legjobb mérési módszert és a megfelelő felszerelést a „Külső átmérő” méréséhez.

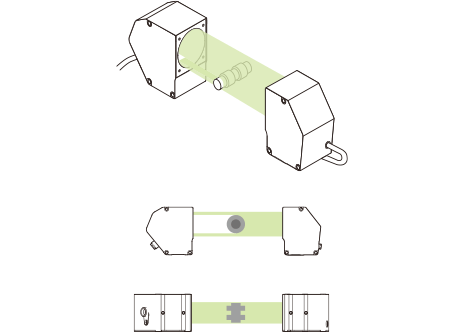

Külső átmérő mérése egy helyen egy vékony targeten

Alkalmazási példa: Nagy sebességgel mozgó kábelek külső átmérőjének mérése

Optimális mérőrendszer

Optimális mérőrendszerAdóvevős optikai mikrométer

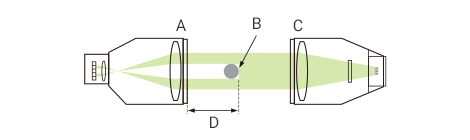

A céltárgyat egy kollimált fénynyalábon vezeti át, hogy megmérje az árnyék méretét.

A
Vevő
B
Mérés céltárgya
C
Jeladó
D
Fókusztávolság
KULCSPONTOK
  • A külső átmérő nagy pontossággal mérhető a target átmérőjéhez legjobban illeszkedő mérőrendszer kiválasztásával.
  • A gyorsabb mintavételi ciklus még a target ütése esetén is stabil mérést biztosít.

  • 1D telecentrikus optikai módszer.
    Hosszú élettartamú kialakítás mozgó alkatrészek nélkül.
    A kategória leggyorsabb, 16 kHz-es mintavételi sebessége.

    LS sorozat

    Katalógus megtekintése

Külső átmérő mérése több helyen egy vékony targeten

Alkalmazási példa: Befecskendezők külső átmérőjének mérése több ponton

Optimális mérőrendszer

Optimális mérőrendszer2D adóvevős optikai mikrométer

A 2D optikai vetítési módszer lehetővé teszi több pont külső átmérőjének, valamint minimális/maximális értékeinek mérését meghatározott tartományokban.

KULCSPONTOK

A külső átmérő akkor is pontosan mérhető a pozíciókorrekciós funkció segítségével, ha a target meg van döntve.

Vastag targetek mérése

Alkalmazási példa: Nagy acélcsövek külső átmérőjének mérése

Optimális mérőrendszer

Optimális mérőrendszerAdóvevős optikai mikrométer

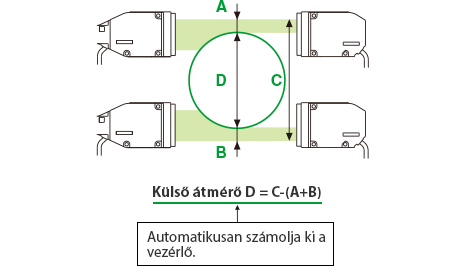

A külső átmérő méréséhez a targetet két szenzorfej közé helyezik.

KULCSPONTOK

A szenzorfejek párhuzamos beállítása fontos, hogy az értékek ne változzanak, ha a target elmozdul balra vagy jobbra.

  • 1D telecentrikus optikai módszer.
    Hosszú élettartamú kialakítás mozgó alkatrészek nélkül.
    A kategória leggyorsabb, 16 kHz-es mintavételi sebessége.

    LS sorozat

    Katalógus megtekintése
