Excentricitás

Excentricitás méréséhez rendszereket keresők számára

Az excentricitás mérésének legjobb módját keresve számos fontos tényezőt kell figyelembe venni, a mérőrendszer típusát és a telepítési környezetet is beleértve. Ha olyan berendezést választ, amely nem felel meg pontosan az Ön igényeinek, az elégtelen pontossághoz és több ráfordított munkaórához vezethet a gyártás során. Ez az oldal azért jött létre, hogy segítsen a felhasználóknak meghatározni az excentricitásmérő rendszerrel való mérés megbízható elvégzésének legjobb módját.

Hogyan mérjünk: excentricitás

Keresse meg a legjobb mérési módszert és a megfelelő felszerelést az „Excentricitás” méréséhez.

Mérés reflexió elvű rendszerrel

Alkalmazási példa: Nagy pontosságú görgők excentricitásának mérése

Optimális mérőrendszer

Optimális mérőrendszerHáromszögeléses lézeres elmozdulásmérő

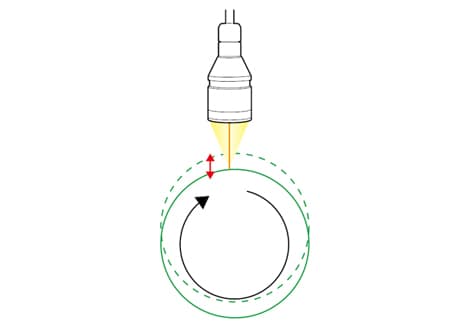

A lézer a kör csúcsára van irányítva, hogy nagy sebességű mintavételezéssel rögzítse a távolság ingadozásait.

KULCSPONTOK

A mérést legalább a fordulatszám tízszeresének megfelelő mintavételi sebességgel kell elvégezni.
A hibák a tengelyátmérő csökkenésével nőnek, mivel a csúcspont helyzete az excentricitás miatt balra vagy jobbra tolódik.

Több színű konfokális módszer
Linearitás: ±0,2 μm-től
Konfokális elmozdulásérzékelő

CL sorozat

Katalógus megtekintése
Háromszögelési módszer
A világ leggyorsabb mintavételezési sebessége: 392 kHz.
12 szenzorfej csatlakoztatható

LK-G sorozat

Katalógus megtekintése

Mérés egy ponton adóvevős modellel

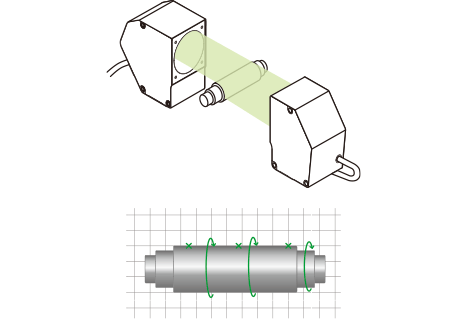

Alkalmazási példa: Motortengelyek excentricitásának mérése

Optimális mérőrendszer

Optimális mérőrendszerAdóvevős optikai mikrométer

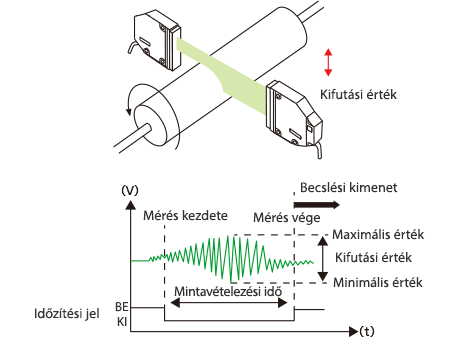

A henger élpozíciójának ingadozásait nagy sebességű mintavételezéssel rögzíti.

KULCSPONTOK

Az ütés csúcstól csúcsig értékét a csúcstól csúcsig tartás vagy hasonló függvény segítségével lehet meghatározni.
A mérést legalább a fordulatszám tízszeresének megfelelő mintavételi sebességgel kell elvégezni.

1D telecentrikus optikai módszer.
Hosszú élettartamú kialakítás mozgó alkatrészek nélkül.
A kategória leggyorsabb, 16 kHz-es mintavételi sebessége.

LS sorozat

Katalógus megtekintése
