A szélesség mérésének legjobb módját keresve számos fontos tényezőt kell figyelembe venni, a target alakját, a mérőrendszer típusát és a telepítési környezetet is beleértve. Ha olyan berendezést választ, amely nem felel meg pontosan az Ön igényeinek, az elégtelen pontossághoz és több ráfordított munkaórához vezethet a gyártás során. Ez az oldal azért jött létre, hogy segítsen a szélességmérési rendszert keresőknek felfedezni a legjobb módszert a mérés megbízható elvégzéséhez.

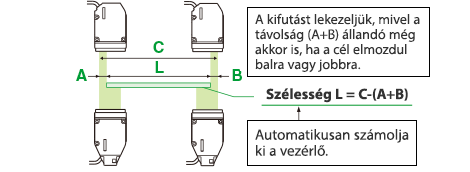

A keskeny targetek egyetlen szenzorfejjel mérhetők. Széles targetek esetén használjon két szenzorfejet a szélesség méréséhez a target bal és jobb oldalán lévő élpozíciók érzékelésére.
KULCSPONTOK
Nagyobb pontosságú mérések végezhetők, mint a fényvisszaverő mérőeszközökkel.
Akár átlátszó targetek is stabilan mérhetők.
1D telecentrikus optikai módszer. Hosszú élettartamú kialakítás mozgó alkatrészek nélkül. A kategória leggyorsabb, 16 kHz-es mintavételi sebessége.
A 2D keresztmetszeti terület és szélesség mérése könnyen elvégezhető.

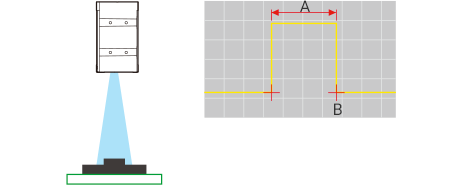

A
Szélesség
B
Pozíció (XZ koordináták)
A szélességet és a pozíciót a megadott feltételek mellett méri.
KULCSPONTOK
Azoknak a helyeknek a szélessége is mérhető, ahol a lézerfény nem hatol át, mivel a mérőrendszer egy reflexió elvű modell. A megadott hely szélessége akkor is helyesen mérhető, ha a céltárgy balra vagy jobbra elmozdul a helyéről.
2D háromszögelési módszer. Gyártósorba integrálható többpontos mérés. A világ leggyorsabb mintavételezési sebessége 64 000 kép/másodperccel.

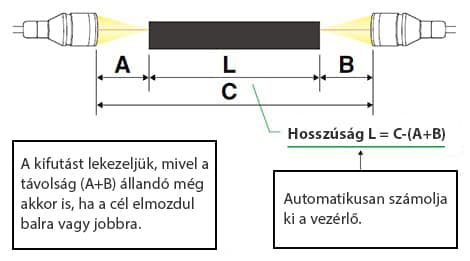

A szélességet a target két szenzorfej közötti átvezetésével méri.
KULCSPONTOK
A target végfelületének szélesebbnek kell lennie a mérési pontnál. Az optikai tengely igazítása és a tartomány beállítása fontos annak biztosítása érdekében, hogy az A+B rögzített legyen, még akkor is, ha a munkadarab balra vagy jobbra üt.
Több színű konfokális módszer Linearitás: ±0,2 μm-től Konfokális elmozdulásérzékelő
