Alkalmazási megoldások

3D-s alak

3D-s alakmérési rendszereket keresők számára

A (3D-s) profilmérés elvégzésének legjobb módját keresve számos fontos tényezőt kell figyelembe venni, a mérőrendszer típusát és a telepítési környezetet is beleértve. Ha olyan berendezést választ, amely nem felel meg pontosan az Ön igényeinek, az elégtelen pontossághoz és több ráfordított munkaórához vezethet a gyártás során. Ez az oldal azért jött létre, hogy segítsen a felhasználóknak meghatározni a 3D alakmérő rendszerrel való mérés megbízható elvégzésének legjobb módját.

Hogyan mérjünk: 3D-s alakok

Keresse meg a legjobb mérési módszert és a megfelelő felszerelést a „3D-s alakok” méréséhez.

A mérési hely nagyobb, mint 10 × 10 mm (gyártósori mérés)

Alkalmazási példa: Összekötőrudak profilmérése

Optimális mérőrendszer

Optimális mérőrendszer2D háromszögeléses lézeres elmozdulásmérő

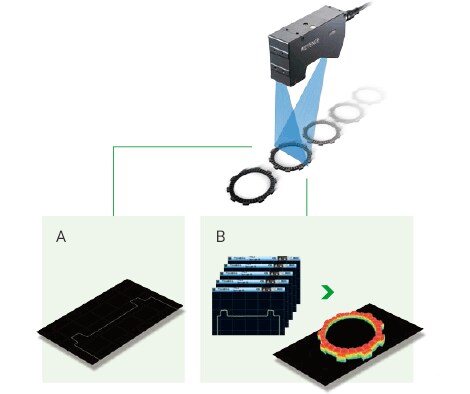

3D alakot több keresztmetszeti alakzat felvételével és egymás után illesztésével lehet létrehozni azokról a helyekről, amelyeket a vonalas lézer megvilágít.

A
Keresztmetszet
B
3D-s alak
KULCSPONTOK

A teljes alak gyártósori mérése a világ leggyorsabb mintavételi sebességével valósul meg.

A mérési hely nagyobb, mint 10 × 10 mm (gyártósoron kívüli mérés)

Alkalmazási példa: Forrasztás profilmérése

Optimális mérőrendszer

Optimális mérőrendszerHáromszögelő lézeres elmozdulásmérő + X-Y tárgyasztal

Nagy pontosságú 3D-s alakmérés egy 1D lézeres elmozdulásmérő és egy X-Y tárgyasztal kombinálásával is végezhető.

KULCSPONTOK
  • A szenzorfejek szelektív használata a különböző magasságú alakzatok mérését teszi lehetővé.
  • Átlátszó 3D-s targetek alakja is mérhető.
Letöltés
