Sugár (R) / Belső átmérő

A megfelelő megoldás megtalálása a sugár mérésére

A sugár (R)/belső átmérő mérésének legjobb módját keresve számos fontos tényezőt kell figyelembe venni, a mérőrendszer típusát és a telepítési környezetet is beleértve. Ha olyan berendezést választ, amely nem felel meg pontosan az Ön igényeinek, az elégtelen pontossághoz és több ráfordított munkaórához vezethet a gyártás során, ezért fontos a megfelelő berendezés kiválasztása. Ez az oldal azért jött létre, hogy segítsen felfedezni a legjobb módszert a sugár/belső átmérő mérésének magabiztos elvégzéséhez.

Hogyan mérjünk: sugár (R) és belső átmérő

Keresse meg a legjobb mérési módszert és a megfelelő felszerelést a „Sugár (R) és belső átmérő” méréséhez.

Sugár (R) mérése

Alkalmazási példa: Hengervarrat sugármérése

Optimális mérőrendszer

Optimális mérőrendszer2D lézeres elmozdulásmérő

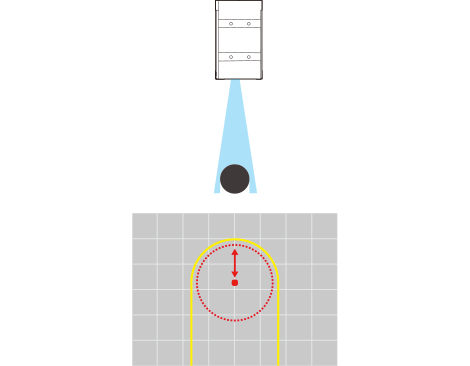

A vonallézer besugározza a targetet, és a felületről egy profilt kap, amelyből kiszámítható a sugár.

Az íves alakzat sugara és a középpont koordinátái belsőleg kiszámíthatók.
KULCSPONTOK

A 2D-s mérés segítségével a sugár (R) közvetlenül mérhető, anélkül, hogy a megközelítő R értéket külsőleg, egyedi pontadatokból kellene kiszámítani.

Belső átmérő mérése gyűrű alakkal

Alkalmazási példa: Csapágyak belső átmérőjének mérése

Optimális mérőrendszer

Optimális mérőrendszerAdóvevős 2D optikai mikrométer

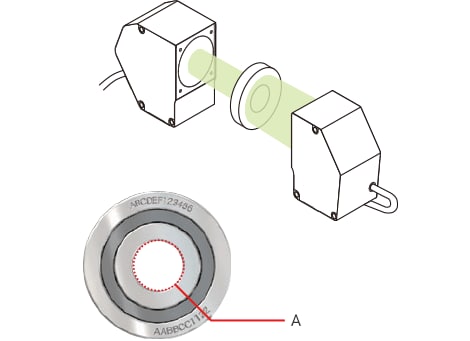

A belső átmérőt a 2D optikai vetítési módszerrel kapott képből méri.

A hozzávetőleges sugarat a megadott ívterületen belüli adatok felhasználásával méri.
KULCSPONTOK

Még akkor is, ha a target a mérési tartományon belül elmozdul, a sugár a pozíciókorrekciós funkcióval helyesen mérhető.

Belső átmérő mérése henger alakkal

Alkalmazási példa: Hengerblokkok belső átmérőjének mérése

Optimális mérőrendszer

Optimális mérőrendszerLézeres elmozdulásmérő

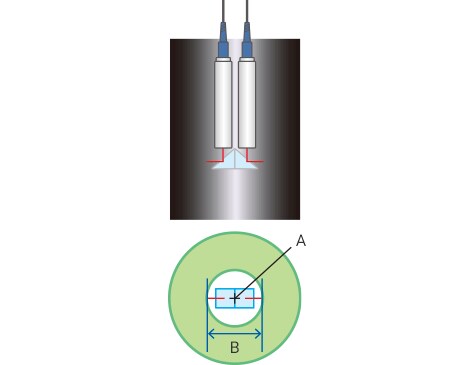

A furatok átmérőjét a két szenzorfej optikai tengelyének 90°-os elhajlításával méri egy prizma segítségével.

A
A furat középpontja
B
Átmérő
KULCSPONTOK

A lézersugarak párhuzamosan haladnak át a furat közepén, és a prizmákba ütközve visszaverődnek az ellentétes belső falakra. A munkadarab elforgatható a köralakúság és az excentricitás méréséhez.
