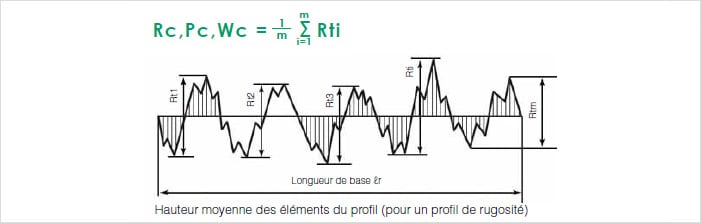

Hauteur moyenne des éléments du
profil (Rc, Pc, Wc)
La hauteur moyenne des éléments du profil correspond à la valeur moyenne des hauteurs des éléments de la courbe sur la longueur de base.
Un élément de profil se compose d'un pic et d'une vallée adjacente.
Une longueur et une hauteur minimales sont imposées aux pics (vallées) qui constituent des éléments. Tout pic (vallée) inférieur à cette longueur et/ou à cette hauteur est considéré comme bruit. Tout pic (vallée) dont la hauteur (profondeur) est inférieure à 10% de la hauteur maximale ou dont la longueur est inférieure à 1% de la longueur du segment est considéré comme partie de la vallée (pic) précédente.
Paramètres de rugosité de surface
Cette section présente les principaux paramètres de la norme ISO 4287:1997. Chaque paramètre est classé selon qu'il s'applique au profil primaire (P), au profil de rugosité (R) ou au profil d'ondulation (W) afin d'évaluer les caractéristiques spécifiques au profil. (À partir du profil primaire, l’ondulation se réfère aux composantes de longueur d’onde plus longue et la rugosité se réfère aux composantes de longueur d’onde plus courte.)
