Pente moyenne du profil (RΔq, PΔq, WΔq)

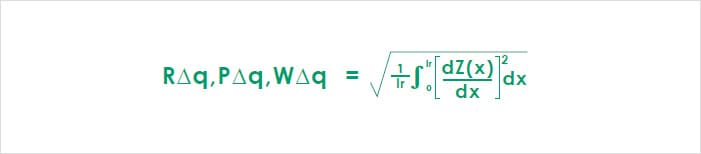

La pente moyenne du profil se rapporte à la valeur moyenne quadratique des pentes locales dZ/dX sur la longueur de base.

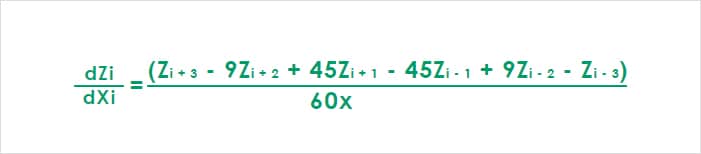

Les pentes locales sont des dérivées de Z(x). Les dérivées sont généralement calculées suivant la formule à 7 points suivante.
(En cas d'absence de données suffisantes pour les trois premiers points ou les trois derniers points, des formules à trois ou cinq points sont utilisées.)
Paramètres de rugosité de surface
Cette section présente les principaux paramètres de la norme ISO 4287:1997. Chaque paramètre est classé selon qu'il s'applique au profil primaire (P), au profil de rugosité (R) ou au profil d'ondulation (W) afin d'évaluer les caractéristiques spécifiques au profil. (À partir du profil primaire, l’ondulation se réfère aux composantes de longueur d’onde plus longue et la rugosité se réfère aux composantes de longueur d’onde plus courte.)
