Courbe de distribution d'amplitude (ADF)
La courbe de distribution d'amplitude indique la probabilité d’obtenir la hauteur Z(x) sur la longueur d'évaluation.
La dérivée de la courbe BAC est déterminée.

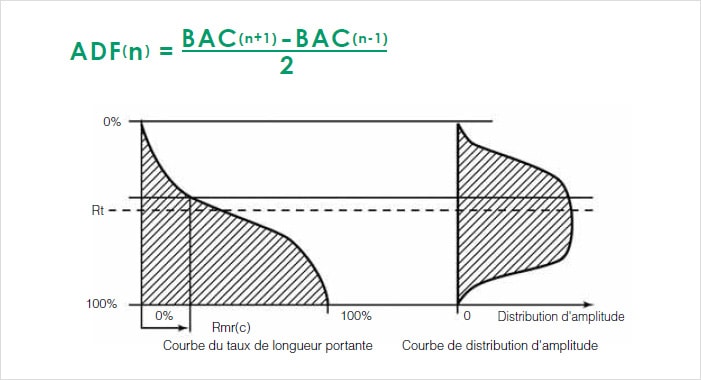

La formule à trois points ci-contre est utilisée pour calculer la dérivée.
Si n = 0 ou N, les calculs sont réalisés à l'aide de BAC (-1) = 0,0 et BAC (N+1) = 100,0. La plage verticale étant la même que pour la courbe BAC, elle est représentée sur le même graphique. Cependant, le graphique est automatiquement ajusté de sorte que la valeur maximale sur l'axe horizontal soit de 80%.
