Courbe du taux de longueur portante (BAC)

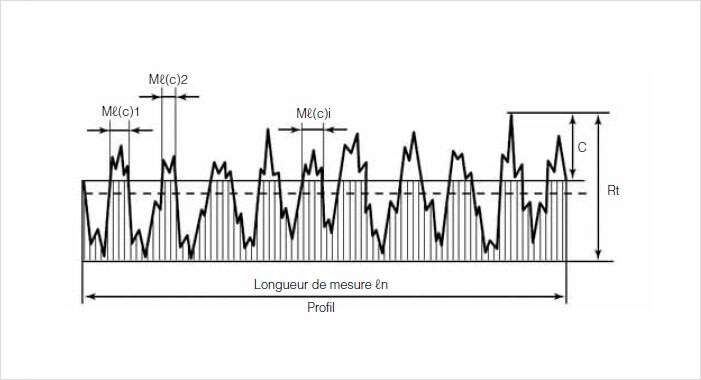

La courbe du taux de longueur portante est la représentation du taux de longueur portante à la hauteur de coupe (c).
Le taux de longueur portante correspond au taux (%) résultant de la division de la somme totale des longueurs de la courbe dépassant la hauteur de coupe par la longueur totale (rn).

Le nombre de points de données N est le minimum entre 4096 et (hauteur maximale / étalonnage Z). La hauteur maximale est divisée par (N-1) pour obtenir la distance utilisée pour la hauteur de coupe.
BAC (n) est assigné à chaque hauteur en tant que taux de longueur portante. n = N est la hauteur minimale.
BAC (N) = 100,0, cependant BAC (0) n'est pas nécessairement égal à 0,0.
Le taux de longueur portante est indiqué en pourcentages sur l'axe des abscisses et la hauteur de coupe en μm sur l'axe des ordonnées. (La hauteur de coupe est dans la même plage que la courbe du profil.)

Paramètres de rugosité de surface

Cette section présente les principaux paramètres de la norme ISO 4287:1997. Chaque paramètre est classé selon qu'il s'applique au profil primaire (P), au profil de rugosité (R) ou au profil d'ondulation (W) afin d'évaluer les caractéristiques spécifiques au profil. (À partir du profil primaire, l’ondulation se réfère aux composantes de longueur d’onde plus longue et la rugosité se réfère aux composantes de longueur d’onde plus courte.)
