Paramètres de rugosité surfacique

ISO 25178 Explication des paramètres de texture de surface

  • Parametres d'amplitude
  • Parametres spatiaux
  • Parametres hybrides
  • Parametres fonctionnels
  • Parametres fonctionnels de volume
  • Parametres de motifs

Recherche à partir de la liste des paramètres

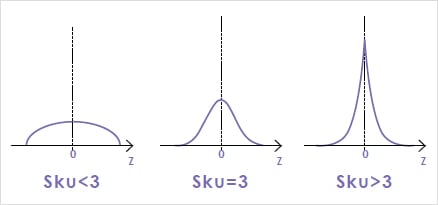

Sku (Aplatissement)

La valeur Sku est une mesure de l'aspect pointu du profil de rugosité.

Sku<3: La distribution de la hauteur est asymétrique au-dessus du plan moyen.
Sku=3: La distribution de la hauteur est normale. (les parties pointues et les parties indentées coexistent)
Sku>3: La distribution de la hauteur est en pointes.

Recherche à partir de la liste des paramètres

Parametres d'amplitude Sa (hauteur moyenne arithmétique)
Sz (Hauteur maximale)
Sq (Moyenne quadratique hauteur)
Ssk (Asymétrie)
Sku (Aplatissement)
Sp (Hauteur de crête maximale)
Sv (Hauteur de puits maximale)
Parametres spatiaux Sal (Longueur d'autocorrélation)
Str (Rapport d'aspect de texture)
Std* (Direction de la texture)
Parametres hybrides Sdq (Moyenne quadratique de gradient)
Sdr (Rapport de surface interfaciale développée)
Parametres fonctionnels Smr(c) Taux de longueur portante surfacique
Smc(mr) Taux de longueur portante surfacique inverse
Sk (Profondeur de rugosité centrale)
Spk (Hauteur de crête réduite)
Svk (hauteur de vallée éliminée)
Smr (Partie matérielle de crête (pourcentage de matière qui comprend les structures de crête associées à Spk))
Smr2 (Partie matérielle de creux (pourcentage de la zone de mesure qui comprend les structures de creux les plus profondes associées à Svk))
Sxp (Hauteur extrême de crête)
Parametres fonctionnels de volume Vvv (Volume vide de vallée)
Vvc (Volume vide central)
Vmp (Volume matériel de crête)
Vmc (Volume matériel central)
Parametres de motifs Spd (Densité des pics)
Spc (Courbure moyenne arithmétique des pics)
S10z (Hauteur sur dix points)
S5p (Hauteur de crête sur cinq points)
S5v (Hauteur de puits sur cinq points)
Sda(c) (Surface de vallée moyenne)
Sha(c) (Surface de bosse moyenne)
Sdv(c) (Volume de vallée moyen)
Shv(c) (Volume de bosse moyen)
