Vvv (Volume vide de vallée)

Ce paramètre représente le volume de vide des vallées pour la valeur p% du rapport de matière de surface.

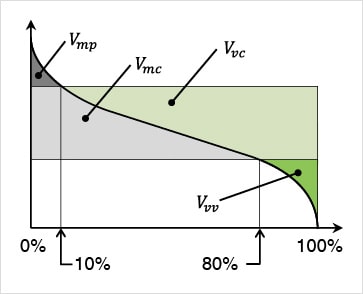

Les paramètres Vmp, Vmc, Vvc, et Vvv représentent respectivement les volumes de matière des pics éliminés, de matière de la surface écrêtée, de vide de la surface écrêtée et de vide des vallées.
* Afin d'utiliser les paramètres de volume, il est nécessaire de spécifier les taux de longueur portante surfacique séparant les pics éliminés et vallées éliminées de la surface écrêtée.
Par défaut, les taux 10 % et 80 % sont utilisés.

Vvv (Volume vide de vallée)
