Paramètres de rugosité surfacique

ISO 25178 Explication des paramètres de texture de surface

  • Parametres d'amplitude
  • Parametres spatiaux
  • Parametres hybrides
  • Parametres fonctionnels
  • Parametres fonctionnels de volume
  • Parametres de motifs

Recherche à partir de la liste des paramètres


Vvc (Volume vide central)

Ce paramètre représente la différence entre le volume de vide à la valeur p% du rapport de matière de surface et le volume de vide au rapport de matière de surface q%.

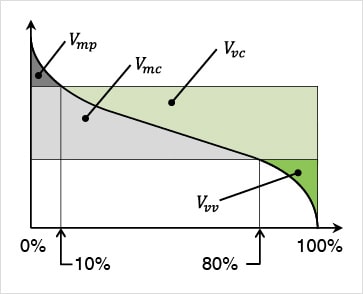

Les paramètres Vmp, Vmc, Vvc, et Vvv représentent respectivement les volumes de matière des pics éliminés, de matière de la surface écrêtée, de vide de la surface écrêtée et de vide des vallées.
* Afin d'utiliser les paramètres de volume, il est nécessaire de spécifier les taux de longueur portante surfacique séparant les pics éliminés et vallées éliminées de la surface écrêtée.
Par défaut, les taux 10 % et 80 % sont utilisés.

Vvc (Volume vide central)
