Warunek minimum materiału (LMC)
Warunek minimum materiału służy do kontroli wielkości i położenia otworów, a także grubości materiału.
Jeśli na przykład wielkość lub położenie otworu nie spełnia dokładnie warunku minimum materiału (otwór odznacza się maksymalną wielkością), wytrzymałość elementu będzie niewystarczająca i może on ulec złamaniu. Warunek minimum materiału jest przydatny podczas projektowania elementów o tak rygorystycznych wymaganiach dotyczących powierzchni.
Korzystanie z warunku minimum materiału
Najbardziej niepożądana sytuacja podczas projektowania grubości występuje wtedy, gdy średnica otworu jest duża (minimalna wielkość materiału) i otwór znajduje się blisko krawędzi. Jeśli natomiast średnica otworu jest mała (warunek maksimum materiału), można zachować wytrzymałość, nawet gdy otwór znajduje się blisko krawędzi.

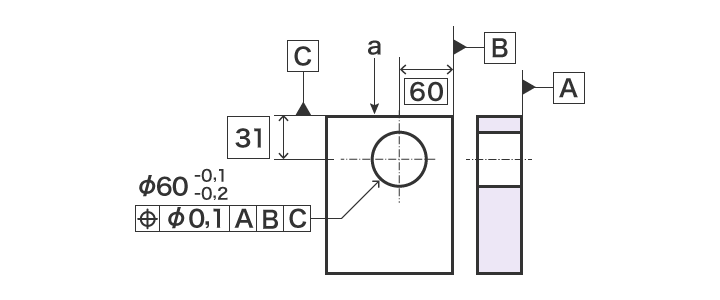

- a
- Bok otworu jest tak blisko krawędzi, że otwór może się rozpaść.
Czym jest ?
Aby zastosować warunek minimum materiału do wymiaru, należy w ramce tolerancji do tolerancji wielkości dopisać . W niektórych przypadkach może zostać jeszcze dopisany symbol bazy. „L” oznacza „warunek minimum materiału” (LMC). Ten symbol oznacza zastosowanie warunku minimum materiału.
Przykładowe wskazanie warunku minimum materiału

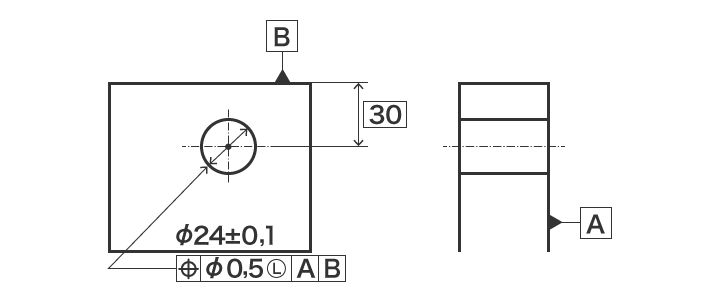

Następujący rysunek stanowi przykład wskazania warunku minimum materiału dla krawędzi i otworu, gdy minimalna grubość jest wskazywana przy użyciu prawdziwego położenia.
Gdy symbol zostanie zastosowany do strefy tolerancji wielkości, specyfikacja prawdziwego położenia Φ0,5 jest stosowana tylko wtedy, gdy średnica otworu 24 spełnia warunek minimum materiału Φ24,1. Tolerancja geometryczna jest tym większa, im otwór jest mniejszy.
