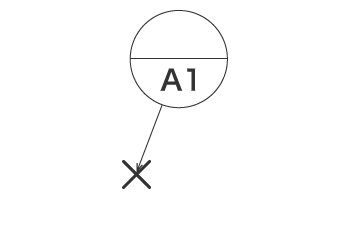

Obiekty bazy
Obiekt bazy jest punktem, linią lub wyznaczoną strefą na obiekcie, z którą stykają się maszyny i przyrządy służące do obróbki, mierzenia i kontroli w celu ustanowienia bazy.
Konieczność posiadania obiektów bazy
Jeśli płaszczyzna wyznaczona na bazę jest zwichrowana lub z innych powodów odznacza się nieodpowiednim kształtem, użycie całej powierzchni jako elementu bazy do wskazania może spowodować istotny błąd podczas obróbki lub kontroli.
Mierzenie w takich warunkach może spowodować pogorszenie powtarzalności i odtwarzalności.
Użycie wklęsłego dna jako płaszczyzny bazy także może powodować problemy, jeśli umieszczony on zostanie bezpośrednio na płycie powierzchniowej.
W takich przypadkach można wskazać obiekt bazy, aby wyznaczyć minimalny wymagany element jako bazę.
Określanie obiektu bazy

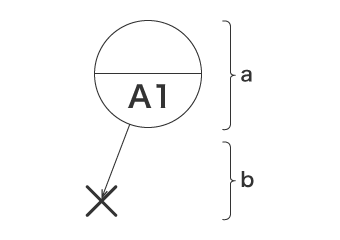

Obiekt bazy jest opisywany przy użyciu okrągłej ramki z poziomą linią przechodzącą przez środek (ramka obiektu bazy). W dolnej połowie ramki obiektu bazy należy wpisać literę/symbol tej samej bazy co całego elementu, wraz z numerem obiektu bazy.
- a
- Ramka
- b
- Symbol
