Wspólne bazy i układy baz
Wspólna baza oznacza parę baz, które są wyznaczane, aby stanowiły jedną bazę. Układ baz to natomiast grupa baz, które zostały utworzone przez połączenie wielu baz.
Wspólne bazy
Wspólna baza to baza składająca się z dwóch elementów bazy. Oddzielne elementy bazy są stosowane do wspólnego praktycznego elementu bazy.

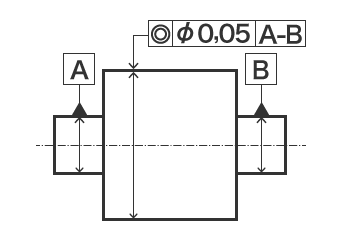

Symbol wskazania

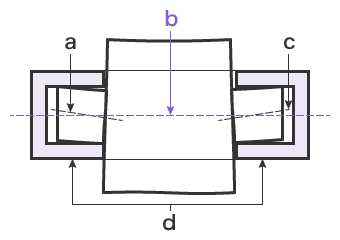

Ustawianie bazy
- a
- Oś bazy A
- b
- Wspólna baza A-B
- c
- Oś bazy B
- d
- Praktyczny element bazy (np. powierzchnia styku)
Na przykład wskazanie oparte na wspólnej linii osi uzyskanej przez ustalenie dwóch najmniejszych opisanych walców — które są współosiowe — jest opisywane połączeniem dwóch liter baz w jednej ramce. W ten sposób powstaje linia prosta z osi baz A i B.
Układy baz
Układ baz to grupa baz tworzona przez połączenie więcej niż jednej bazy w celu użycia ich jako odniesienia tolerowanych elementów.

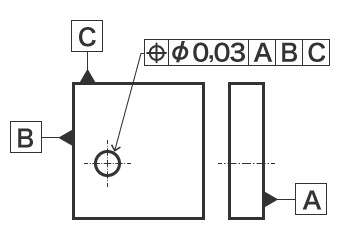

Symbol wskazania

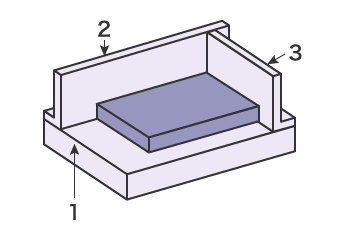

Ustawianie bazy
- Dosuń bazę A do elementu obiektu
- Dosuń bazę B do elementu obiektu
- Dosuń bazę C do elementu obiektu
Element (element obiektu) jest całkowicie uchwycony
Trzy bazy mogą na przykład posłużyć do całkowitego uchwycenia orientacji elementu. Układ baz składający się z trzech płaszczyzn bazy prostopadłych do siebie jest nazywany trójpłaszczyznowym układem baz. Umożliwia to użycie optymalnej powierzchni jako bazy.
