Przyrządy pomiarowe

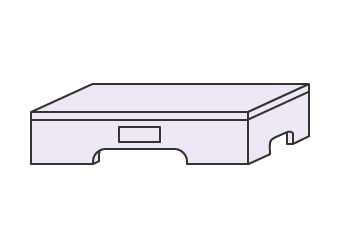

Narzędzie pomiarowe, które stanowi idealną płaszczyznę służącą podczas pomiaru jako odniesienie. W pomiarze GD&T jest to płaszczyzna, na której opiera się płaszczyzna bazy. Płyty powierzchniowe są zazwyczaj wykonane z kamienia (np. granitu) lub żeliwa.
Najczęściej występującym typem płyt powierzchniowych są skrzynkowe płyty powierzchniowe. Najbardziej precyzyjne są natomiast precyzyjne płyty powierzchniowe, które nadal są używane jako podstawowy przyrząd odniesienia podczas pomiarów i kontroli.

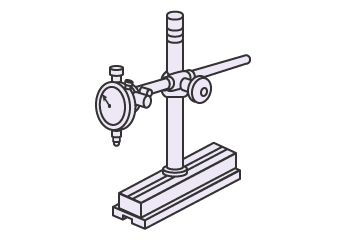

Narzędzie pomiarowe, które mierzy i porównuje równoległość i wysokość. Czujnik zegarowy może ze szczegółami wskazywać zmiany w zwichrowaniu lub niewspółśrodkowości obiektu. Istnieją czujniki zegarowe dwóch typów: wrzecionowe, których skok wynosi kilka milimetrów, i dźwigniowe, w których kąt obrotu dźwigni zwiększony jest za pomocą wskazówki. Obecnie istnieją także narzędzia ze wskaźnikiem cyfrowym, które wyświetlają wyniki pomiaru w formie cyfrowej. Jeśli pomiar jest wykonywany przy użyciu czujnika zegarowego, wielkość odniesienia tworzy płytka wzorcowa.

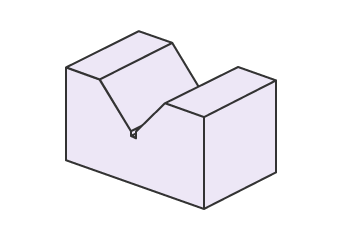

Pryzmy pomiarowe służą jako oparcie okrągłych lub sferycznych obiektów pomiaru. Są wykonane ze stali i żeliwa. Dzielą się na typowe pryzmy pomiarowe, bloczki wzorcowe z rowkiem klinowym i pryzmy krzyżowe. Są one selektywnie stosowane zależnie od właściwości obiektu i przeznaczenia pomiaru.

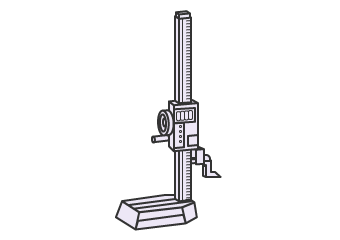

Wysokościomierz jest używany w obróbce elementów do mierzenia matryc, narzędzi i uchwytów. Pomiary można precyzyjnie odczytać na skali (lub wskaźniku cyfrowym), a podstawa skali i sprawdzian powierzchni są wbudowane. Uchwyt wskaźnika zegarowego umożliwia przymocowanie dźwigniowego czujnika zegarowego w celu pomiaru równoległości, płaskości i prostoliniowości. Jako odniesienie w trakcie pomiaru niezbędna jest płyta powierzchniowa.
