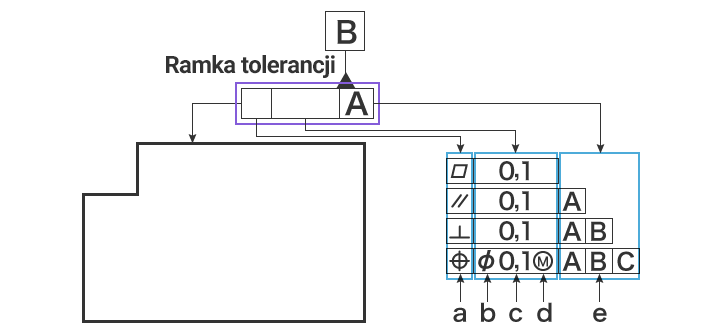

Ramka tolerancji

Tolerancja geometryczna jest określana w ramce tolerancji. W ramce tolerancji są wpisywane następujące elementy.

a Symbol cechy geometrycznej: Napisz typ tolerancji geometrycznej.
b Symbol średnicy (jeśli jest potrzebny): Cecha geometryczna, która musi być określona w następujący sposób:
Powierzchnia wewnątrz okręgu na dwuwymiarowej płaszczyźnie: prawdziwe położenie, koncentryczność
Powierzchnia wewnątrz walca w trójwymiarowej przestrzeni: prostoliniowość, równoległość, prostopadłość, kątowość, prawdziwe położenie, współosiowość
Powierzchnia wewnątrz sfery w trójwymiarowej przestrzeni: prawdziwe położenie
c Wartość tolerancji geometrycznej: Wartość tolerancji. Jednostką jest milimetr (mm).
d Warunek materiału, wspólna strefa tolerancji itp.: Do typowych wskazań należą (warunek maksimum materiału), (warunek minimum materiału) i CZ (wspólna strefa [tolerancji]). Inne to np. i .
e Preferowana baza: Projektant może wskazać pewną bazę jako element, który chce preferować jako odniesienie. Jeśli określana jest więcej niż jedna baza, należy je wpisać w kolejności priorytetu (od lewej do prawej).
Generalnie projektanci przypisują litery do baz w kolejności priorytetu, czyli priorytet jest opisany kolejnością alfabetyczną.
