Przyrząd do pomiaru okrągłości

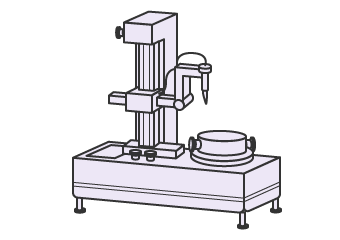

Ten przyrząd pomiarowy może mierzyć prostoliniowość, okrągłość, walcowość, równoległość, prostopadłość, współosiowość, bicie promieniowe i bicie całkowite. Przyrządy do pomiaru okrągłości są zazwyczaj wyposażone w stół obrotowy i rysik, którym dotyka się obiektu w celu mierzenia różnych cech geometrycznych.

Współrzędnościowa maszyna pomiarowa (CMM)

Współrzędnościowe maszyny pomiarowe (CMM) mogą mierzyć różne cechy geometryczne na potrzeby badania tolerancji kształtu, tolerancji orientacji i tolerancji położenia.

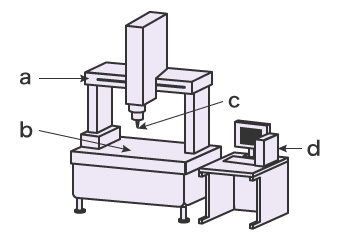

Kontaktowa współrzędnościowa maszyna pomiarowa wykrywa trójwymiarowe (X-Y-Z) współrzędne, gdy operator wskaże na obiekcie punkt lub linię pomiaru sferycznym rysikiem, który jest wierzchołkiem sondy. Ponieważ elementy (linie proste, płaszczyzny, okręgi, sfery itp.) są obliczane na podstawie zbioru wykrytych współrzędnych, współrzędnościowa maszyna pomiarowa może precyzyjnie mierzyć kąty, relacje położenia między elementami, profil i odchyłki geometryczne, a także długości skomplikowanych obiektów stereoskopowych.

Kolumna

Metoda najmniejszych kwadratów

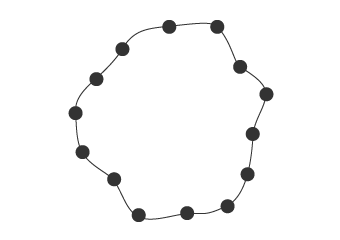

Nawet, gdy punkty potrzebne do pomiaru są wskazywane rysikiem współrzędnościowej maszyny pomiarowej, kształt przechodzący przez wszystkie te punkty może nadal odbiegać od prawdziwego kształtu. W takim przypadku po pomiarze jest wykonywane pasowanie metodą najmniejszych kwadratów.

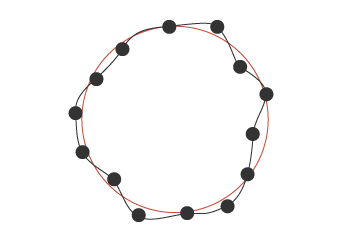

Weźmy okrąg jako przykład: w celu utworzenia okręgu obliczana jest średnia minimalizująca sumę kwadratów odchyłki w kierunku promieniowym poszczególnych punktów pomiarowych.
