Warunek maksimum materiału (MMC)

Warunek maksimum materiału jest używany podczas projektowania dwóch współpracujących elementów.
Weźmy jako przykład wałek, który ma pasować do otworu. Ta specyfikacja sprawia, aby faktycznie pasował on do otworu pod warunkiem maksymalnego materiału, ale równocześnie nie została zastosowana nadmiernie rygorystyczna tolerancja wielkości w celu uniknięcia sytuacji, w których wałek nie będzie pasował do otworu.

Czym jest ?
Postępowanie z tolerancjami wielkości
Wyrażanie warunku maksimum materiału przy użyciu wykresu tolerancji dynamicznej.

Czym jest ?

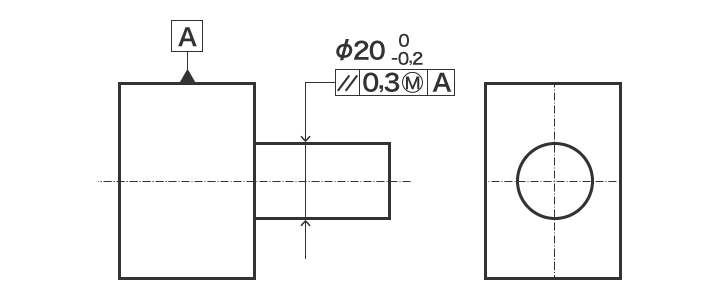

Aby zastosować warunek maksimum materiału do wymiaru, należy w ramce tolerancji do tolerancji wielkości dopisać . „M” oznacza „warunek maksimum materiału” (MMC). Ten symbol oznacza zastosowanie warunku maksimum materiału.

Postępowanie z tolerancjami wielkości

Jeśli jest nałożony warunek maksimum materiału, zawsze obowiązuje tolerancja wielkości. Jeśli jednak tolerancja wielkości różni się od maksymalnej wielkości materiału, dodając różnicę do tolerancji geometrycznej, można uzyskać wielkość wirtualną.

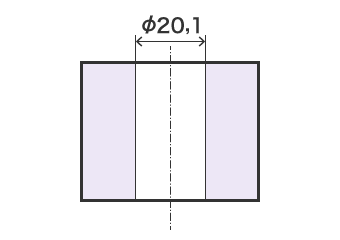

Warunek maksimum materiału

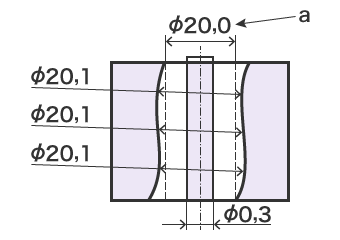

Warunek wirtualny

a

Wielkość wirtualna

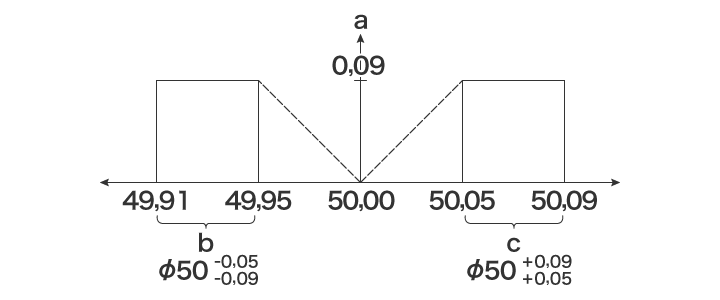

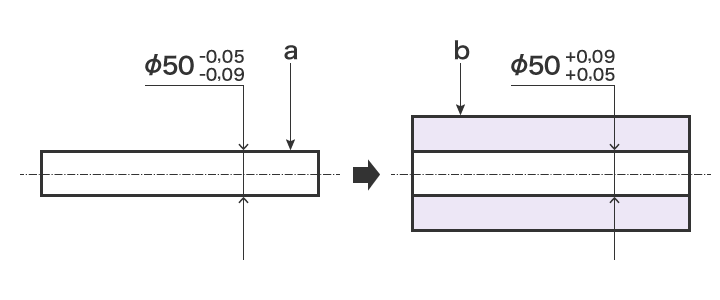

Wyrażanie warunku maksimum materiału przy użyciu wykresu tolerancji dynamicznej.

Wykres tolerancji dynamicznej to narzędzie, które wizualnie wyraża zmiany w strefie tolerancji wielkości i tolerancji geometrycznej. Nanosząc tolerancję geometryczną na oś pionową i tolerancję wielkości na oś poziomą, można przedstawiać równocześnie zmiany tolerancji wielkości i tolerancji geometrycznej. Zastosowanie warunku maksimum materiału tłumaczy także bonus tolerancji, który występuje wraz ze wzrostem tolerancji geometrycznej.
