Czujnik przemieszczenia (miernik przemieszczenia) służy do pomiaru zakresu przesuwu między punktem, w którym znajduje się obiekt, a pozycją odniesienia. Za pomocą czujników przemieszczenia można wykonywać pomiary pozwalające ustalić wysokość, grubość i szerokość obiektu oprócz zakresu przesuwu. Niezbędne jest wybranie najbardziej odpowiedniego sprzętu, biorąc pod uwagę zastosowanie, wymaganą precyzję i środowisko pracy. Pomiary za pomocą czujników przemieszczenia można podzielić na dwie duże kategorie: pomiary bezkontaktowe przy użyciu światła lub pól magnetycznych / fal dźwiękowych lub pomiary kontaktowe wykonywane w bezpośredniej styczności z obiektem.
Zasady i cechy tych metod są następujące.
| Element |
Typ bezkontaktowy |
Typ kontaktowy |
| Typ optyczny |
Typ wiroprądowy |
Typ ultradźwiękowy |
Metoda wiązki laserowej |
| Wykrywane obiekty |
Większość obiektów |
Metal |
Większość obiektów |
Większość obiektów |
Ciało stałe |
| Odległość pomiaru |
Normalna |
Krótka |
Długa |
Krótka |
Krótka |
| Dokładność |
Wysoka |
Wysoka |
Niska |
Wysoka |
Wysoka |
| Szybkość reakcji |
Szybka |
Szybka |
Wolna |
Normalna |
Wolna |
| Pył, woda, olej itp. |
Normalna |
Silny |
Normalna |
Normalna |
Silny |
| Powierzchnia pomiaru |
Mały |
Normalna |
Duży |
Mały |
Mały |
Czujniki przemieszczenia (mierniki przemieszczenia) są wykorzystywane do wielu zadań. Oto kilka przykładów.
| Przeznaczenie |
Przykład |
| Grubość |
Sprawdzanie, czy grubość walcowanych blach stalowych jest jednolita, czy grubość szkła laminowanego mieści się w zakresie tolerancji itp. |
| Wysokość i różnica wysokości |
Sprawdzanie, czy wysokość ustawionych w jednej linii płytek drukowanych jest jednolita i czy na układach zamontowanych na płytkach drukowanych znajdują się nietypowe uskoki. |
| Średnica zewnętrzna |
Mierzenie średnicy zewnętrznej masowo produkowanych elementów walcowych w celu ustalenia, czy są one akceptowalne czy nie. |
| Zwichrowanie i płaskość |
Sprawdzanie, czy podłoże szklane jest zwichrowane, czy wypolerowany element metalowy jest płaski itp. |
| Skok i pozycjonowanie |
Mierzenie wielkości skoku modułu kamery w celu sprawdzenia, czy obiekt dotarł do poprawnego położenia w urządzeniu używanym do obróbki itp. |
| Kształt 3D |
Oprócz sprawdzania, czy elementy są zwichrowane, wykrywanie zwichrowania we wszystkich kierunkach na płaskiej powierzchni, a nie tylko w jednej linii. |

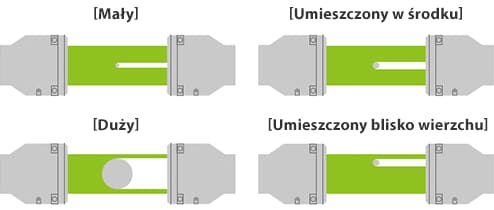

| Czujnik fotoelektryczny/zbliżeniowy |

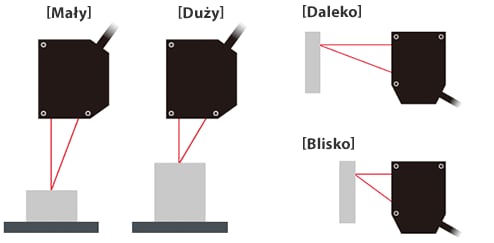

Czujnik przemieszczenia |
|
|
|
| Czujnik fotoelektryczny/zbliżeniowy |
Czujnik przemieszczenia |
|
|
|
