Krętość i krawędź

Znajdowanie właściwego rozwiązania do pomiaru krętości i krawędzi

Szukając najlepszego sposobu wykonywania pomiarów krętości/krawędzi, należy rozpatrzyć szereg ważnych czynników, w tym rodzaj systemu pomiaru oraz środowisko instalacji. Wybór odpowiedniego sprzętu jest o tyle istotny, że korzystanie ze sprzętu, który nie spełnia dokładnie wymagań, może prowadzić do niedostatecznej precyzji i zwiększyć ilość robocizny podczas produkcji. Ta strona zawiera informacje pomagające odkryć najlepszy sposób niezawodnego wykonywania pomiaru krętości/krawędzi.

Sposób pomiaru krętości i krawędzi

Znajdź najlepszą metodę pomiaru i odpowiedni sprzęt do pomiaru krętości i krawędzi.

Pomiar w modelu bramki świetlnej

Przykładowe zastosowanie: pomiar krętości gumowych arkuszy

Optymalny system pomiaru

Optymalny system pomiaruMikrometr optyczny typu bramka świetlna

Pomiary położenia i wahania krawędzi są wykonywane na obiektach objętych wiązką.

X

Czas

Y

Krawędź

A

Stopień krętości

NAJWAŻNIEJSZE CECHY

Próg wykrywania można ręcznie wyregulować, aby umożliwić stabilny pomiar nawet przezroczystych obiektów.

Metoda telecentrycznego układu optycznego 1D.
Trwała konstrukcja bez ruchomych elementów.
Częstotliwość próbkowania 16 kHz — najwyższa w tej klasie.

Seria LS

Obejrzyj katalog

Pomiar w modelu odbiciowym

Przykładowe zastosowanie: pomiar krętości gumowych arkuszy

Optymalny system pomiaru

Optyczny system pomiaruLaserowy czujnik przemieszczenia 2D

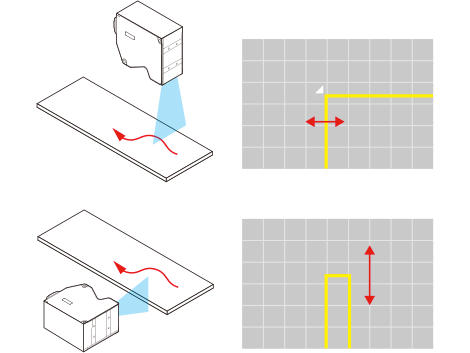

Liniowa wiązka laserowa odbija się od obiektu, tworząc profil, który pozwala monitorować wahania położenia krawędzi. Ten pomiar może być wykonywany znad obiektu lub z jego boku.

NAJWAŻNIEJSZE CECHY

Wahania położenia krawędzi i wysokości można mierzyć równocześnie.
Krętość krawędzi może być monitorowana z odległości

Metoda triangulacji 2D.
Liniowy pomiar wielopunktowy.
Częstotliwość próbkowania 64 000 obrazów na sekundę — najszybsza na świecie.

Seria LJ-X

Obejrzyj katalog
