Rozwiązania do aplikacji

Pozycjonowanie

Dla osób szukających systemów do pomiaru pozycjonowania

Szukając najlepszego sposobu wykonywania pomiarów pozycjonowania, należy rozpatrzyć szereg ważnych czynników, w tym rodzaj systemu pomiaru oraz środowisko instalacji. Wybór odpowiedniego sprzętu jest o tyle ważny, że korzystanie ze sprzętu, który nie spełnia dokładnie wymagań, może prowadzić do niedostatecznej precyzji i zwiększyć ilość robocizny podczas produkcji. Ta strona zawiera informacje pomagające osobom szukającym systemu pomiaru pozycjonowania odkryć najlepszy sposób niezawodnego wykonywania pomiaru.

Sposób mierzenia pozycjonowania

Znajdź najlepszą metodę pomiaru i odpowiedni sprzęt do pomiaru pozycjonowania.

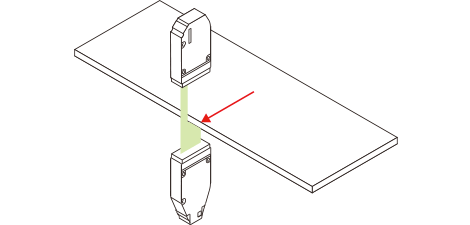

Pomiar w modelu bramki świetlnej

Przykładowe zastosowanie: pozycjonowanie płytek drukowanych LCP

Optymalny system pomiaru

Optymalny system pomiaruMikrometr optyczny typu bramka świetlna

Położenia krawędzi ruchomego celu są mierzone w czasie, gdy przechodzi on między czujnikami.

NAJWAŻNIEJSZE CECHY

Nawet przezroczyste obiekty można stabilnie mierzyć, zmieniając wartości progu wykrywania obiektu.

  • Metoda telecentrycznego układu optycznego 1D.
    Trwała konstrukcja bez ruchomych elementów.
    Częstotliwość próbkowania 16 kHz — najwyższa w tej klasie.

    Seria LS

    Obejrzyj katalog

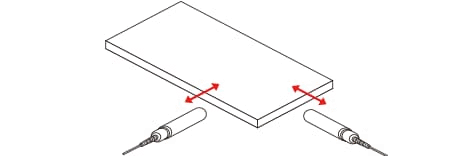

Pomiar w modelu odbiciowym (laserowy czujnik przemieszczenia 1D)

Przykład zastosowania: pozycjonowanie stolików o wysokiej precyzji

Optymalny system pomiaru

Optyczny system pomiaruOdbiciowy czujnik przemieszczenia

Czujnik oświetla cel z kierunku ruchu obiektu, aby mierzyć odległość od obiektu.

NAJWAŻNIEJSZE CECHY
  • Selektywne korzystanie z głowic czujnika umożliwia pomiar w długim zakresie i sterowanie.
  • Czujnik przemieszczenia z mikrogłowicą zajmuje mniejszą przestrzeń.
  • Wielokolorowa metoda konfokalna
    Liniowość: od ±0,2 μm
    Konfokalny czujnik przemieszczenia

    Seria CL

    Obejrzyj katalog

  • Metoda triangulacji
    Częstotliwość próbkowania 392 kHz — najwyższa na świecie.
    Możliwość połączenia 12 głowic czujnika

    Seria LK-G

    Obejrzyj katalog

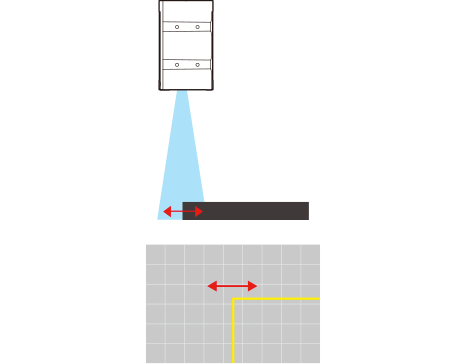

Pomiar w modelu odbiciowym (laserowy czujnik przemieszczenia 2D)

Przykładowe zastosowanie: pozycjonowanie płytek

Optymalny system pomiaru

Optyczny system pomiaruOdbiciowy laserowy czujnik przemieszczenia 2D

Liniowa wiązka lasera profiluje obiekt i mierzy położenie obiektu na podstawie uzyskanego kształtu.

NAJWAŻNIEJSZE CECHY

Pomiar położenia może być wykonywany z głowicą czujnika zamontowaną prostopadle do kierunku ruchu obiektu.

  • Metoda triangulacji 2D.
    Liniowy pomiar wielopunktowy.
    Częstotliwość próbkowania 64 000 obrazów na sekundę — najszybsza na świecie.

    Seria LJ-X

    Obejrzyj katalog

  • Wielokolorowa metoda konfokalna
    Liniowość: od ±0,2 μm
    Konfokalny czujnik przemieszczenia

    Seria CL

    Obejrzyj katalog
