Szukając najlepszego sposobu pomiaru szerokości, należy rozpatrzyć szereg ważnych czynników, w tym kształt obiektu, rodzaj systemu pomiaru oraz środowisko instalacji. Korzystanie ze sprzętu, który nie spełnia dokładnie wymagań, może prowadzić do niedostatecznej precyzji i zwiększyć ilość robocizny podczas produkcji. Ta strona zawiera informacje pomagające osobom szukającym systemu pomiaru szerokości odkryć najlepszy sposób niezawodnego wykonywania pomiaru.
Znajdź najlepszą metodę pomiaru i odpowiedni sprzęt do pomiaru szerokości.
Pomiar formatek arkusza
Przykładowe zastosowanie: pomiar szerokości folii do elektrod
Optymalny system pomiaru
Optymalny system pomiaruMikrometr optyczny typu bramka świetlna
Wąskie obiekty można mierzyć jedną głowicą czujnika. W przypadku szerokich obiektów należy użyć dwóch głowic czujnika, aby wykrywać położenie krawędzi po lewej i prawej stronie obiektu i na tej podstawie zmierzyć szerokość.
NAJWAŻNIEJSZE CECHY
Osiągalna precyzja pomiaru może być większa niż w przypadku odbciowych urządzeń pomiarowych.
Nawet przezroczyste obiekty można mierzyć stabilnie.
Metoda telecentrycznego układu optycznego 1D. Trwała konstrukcja bez ruchomych elementów. Częstotliwość próbkowania 16 kHz — najwyższa w tej klasie.
Przykładowe zastosowanie: pomiar szerokości elastomerów
Optymalny system pomiaru
Optyczny system pomiaruLaserowy czujnik przemieszczenia 2D
Pomiary powierzchni przekroju poprzecznego 2D i szerokości mogą być wykonywane z łatwością.
A
Szerokość
B
Położenie (współrzędne XZ)
Szerokość i położenie są mierzone w określonych warunkach.
NAJWAŻNIEJSZE CECHY
Można także mierzyć szerokość w miejscach, w których światło lasera nie przenika, ponieważ system pomiaru działa w modelu odbiciowym. Szerokość określonego miejsca można poprawnie mierzyć, nawet jeśli obiekt przemieszcza się w lewo lub w prawo.
Metoda triangulacji 2D. Liniowy pomiar wielopunktowy. Częstotliwość próbkowania 64 000 obrazów na sekundę — najszybsza na świecie.
Przykładowe zastosowanie: pomiar szerokości paneli materiałów budowlanych
Optymalny system pomiaru
Optyczny system pomiaruLaserowy czujnik przemieszczenia
W celu zmierzenia szerokości obiekt jest przepuszczany między dwiema głowicami czujnika.
NAJWAŻNIEJSZE CECHY

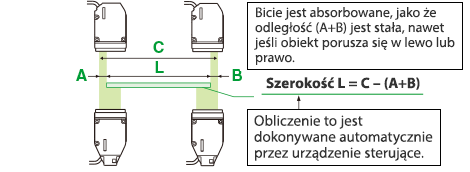

Powierzchnia czołowa obiektu musi być większa niż plamka pomiarowa. Potrzebne jest wyrównanie osi optycznej lub korekta błędu odchylenia, aby wartość A+B była stała nawet w przypadku bicia w lewo lub w prawo.
Wielokolorowa metoda konfokalna Liniowość: od ±0,2 μm Konfokalny czujnik przemieszczenia
