Szukając najlepszego sposobu wykonywania pomiarów profilu, należy rozpatrzyć szereg ważnych czynników, w tym rodzaj systemu pomiaru oraz środowisko instalacji. Korzystanie ze sprzętu, który nie spełnia dokładnie wymagań, może prowadzić do niedostatecznej precyzji i zwiększyć ilość robocizny podczas produkcji. Ta strona zawiera informacje pomagające użytkownikom ustalić najlepszy sposób niezawodnego wykonywania pomiarów za pomocą systemu pomiaru kształtu 2D.

Sposób mierzenia kształtów 2D

Znajdź najlepszą metodę pomiaru i odpowiedni sprzęt do pomiaru kształtów 2D.

Pomiar przy użyciu laserowego czujnika przemieszczenia 1D

Przykładowe zastosowanie: pomiar profilu użebrowania z aluminium

Optymalny system pomiaru

Optyczny system pomiaruWyeliminowanie laserowego czujnika przemieszczenia triangulacji

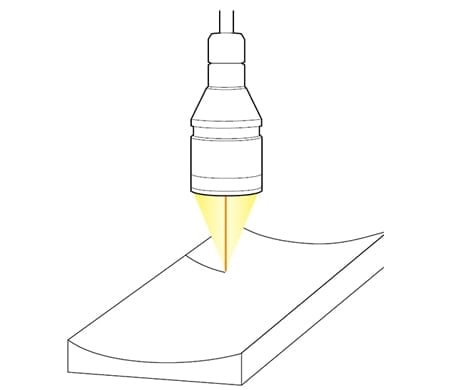

Pomiar kształtów jest realizowany metodą gromadzenia danych wysokości w trakcie przesuwu obiektu lub głowicy czujnika.

NAJWAŻNIEJSZE CECHY
  • Pomiar kształtów laserowymi czujnikami przemieszczenia 1D jest bardziej precyzyjny niż laserowymi czujnikami przemieszczenia 2D.
  • Wymagany jest mechanizm przesuwu głowicy czujnika lub obiektu.
  • Drgania towarzyszące ruchowi głowicy czujnika lub obiektu powodują błędy pomiaru.

  • Wielokolorowa metoda konfokalna
    Liniowość: od ±0,2 μm
    Konfokalny czujnik przemieszczenia

    Seria CL

    Obejrzyj katalog

  • Metoda triangulacji
    Częstotliwość próbkowania 392 kHz — najwyższa na świecie.
    Możliwość połączenia 12 głowic czujnika

    Seria LK-G

    Obejrzyj katalog

Pomiar przy użyciu laserowego czujnika przemieszczenia 2D

Przykładowe zastosowanie: pomiar profilu rowków bieżnika opony

Optymalny system pomiaru

Optyczny system pomiaruLaserowy czujnik przemieszczenia triangulacji 2D

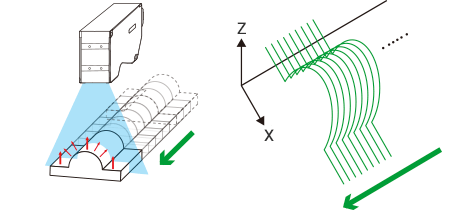

W miejscach, na które pada laser, można uzyskać kształt przekroju poprzecznego. Wysoka szybkość próbkowania umożliwia stabilne wykrywanie nawet podczas ruchu przedmiotu obrabianego.

NAJWAŻNIEJSZE CECHY
  • Kształty można mierzyć bez przemieszczania głowicy czujnika i obiektu.
  • Kształt dużych obiektów można mierzyć, instalując wiele głowic czujnika.

  • Metoda triangulacji 2D.
    Liniowy pomiar wielopunktowy.
    Częstotliwość próbkowania 64 000 obrazów na sekundę — najszybsza na świecie.

    Seria LJ-X

    Obejrzyj katalog

  • Wielokolorowa metoda konfokalna
    Liniowość: od ±0,2 μm
    Konfokalny czujnik przemieszczenia

    Seria CL

    Obejrzyj katalog
