Szukając najlepszego sposobu pomiaru szczeliny lub prześwitu, należy rozpatrzyć szereg ważnych czynników, w tym kształt i materiał obiektu, rodzaj systemu pomiaru oraz środowisko instalacji. Korzystanie ze sprzętu, który nie spełnia dokładnie wymagań, może prowadzić do niedostatecznej precyzji i zwiększyć ilość robocizny podczas produkcji. Ta strona zawiera informacje pomagające użytkownikom ustalić najlepszy sposób niezawodnego wykonywania pomiaru za pomocą systemu pomiaru szczeliny/prześwitu.

Sposób mierzenia szczeliny/prześwitu

Znajdź najlepszą metodę pomiaru i odpowiedni sprzęt do pomiaru szczeliny/prześwitu.

Pomiar szczeliny przezroczystych obiektów

Przykładowe zastosowanie: pomiar szczeliny paneli dotykowych

Optymalny system pomiaru

Optyczny system pomiaruOdbiciowy laserowy czujnik przemieszczenia

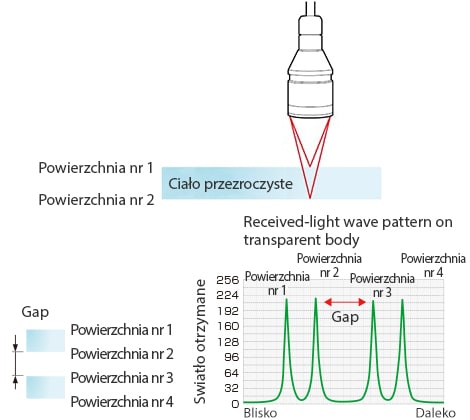

Przezroczysty obiekt jest oświetlany od góry laserem, aby można było zmierzyć szczeliny przy użyciu światła przenikającego przez obiekt.

NAJWAŻNIEJSZE CECHY

Istotny jest wybór głowicy czujnika

  • Czy występuje co najmniej minimalna szczelina, aby możliwe było rozróżnienie dwóch powierzchni?
  • Czy pomiar może zostać stabilnie wykonany, nawet jeśli współczynniki odbicia dwóch powierzchni są różne?

  • Wielokolorowa metoda konfokalna
    Liniowość: od ±0,2 μm
    Konfokalny czujnik przemieszczenia

    Seria CL

    Obejrzyj katalog

  • Metoda triangulacji
    Częstotliwość próbkowania 392 kHz — najwyższa na świecie.
    Możliwość połączenia 12 głowic czujnika

    Seria LK-G

    Obejrzyj katalog

Pomiar odstępu walców w modelu bramki świetlnej

Przykładowe zastosowanie: pomiar szczeliny między walcami

Optymalny system pomiaru

Optymalny system pomiaruMikrometr optyczny typu bramka świetlna

Szczelina jest wyznaczana na podstawie pomiaru szerokości przenikającego światła.

NAJWAŻNIEJSZE CECHY
  • Możliwy jest jednoczesny pomiaru bicia i szczeliny walca.
  • Przestrzeń montażowa jest wymagana po lewej i prawej stronie.

  • Metoda telecentrycznego układu optycznego 1D.
    Trwała konstrukcja bez ruchomych elementów.
    Częstotliwość próbkowania 16 kHz — najwyższa w tej klasie.

    Seria LS

    Obejrzyj katalog

Pomiar odstępu walców w modelu odbiciowym

Przykładowe zastosowanie: pomiar szczeliny walców i ostrzy

Optymalny system pomiaru

Optyczny system pomiaruLaserowe czujniki przemieszczenia 2D

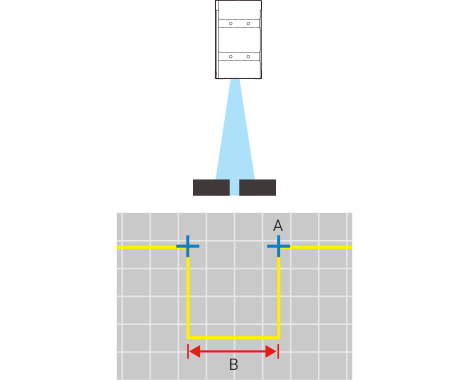

Liniowa wiązka laserowa jest odbijana do czujnika i służy do utworzenia profilu obiektu. Na podstawie tego profilu można zmierzyć takie elementy, jak wysokości uskoku i szczeliny.

A
Punkt przegięcia
B
Szerokość
NAJWAŻNIEJSZE CECHY
  • Nawet jeśli obiekt jest pochylony, można przeprowadzić precyzyjny pomiar szczelin, korzystając z funkcji korekty położenia.
  • Pomiary szczeliny i wysokości uskoku można wykonywać równocześnie.

  • Metoda triangulacji 2D.
    Liniowy pomiar wielopunktowy.
    Częstotliwość próbkowania 64 000 obrazów na sekundę — najszybsza na świecie.

    Seria LJ-X

    Obejrzyj katalog

  • Wielokolorowa metoda konfokalna
    Liniowość: od ±0,2 μm
    Konfokalny czujnik przemieszczenia

    Seria CL

    Obejrzyj katalog
