Kąt

Dla osób szukających systemów do pomiaru kształtu kątów

Szukając najlepszego sposobu wykonywania pomiarów kąta, należy rozpatrzyć szereg ważnych czynników, w tym rodzaj systemu pomiaru oraz środowisko instalacji. Korzystanie ze sprzętu, który nie spełnia dokładnie wymagań, może prowadzić do niedostatecznej precyzji i zwiększyć ilość robocizny podczas produkcji. Ta strona zawiera informacje pomagające użytkownikom ustalić najlepszy sposób niezawodnego wykonywania pomiaru za pomocą systemu pomiaru kąta.

Sposób pomiaru kąta

Znajdź najlepszą metodę pomiaru i odpowiedni sprzęt do pomiaru kąta.

Pomiar w modelu odbiciowym

Przykładowe zastosowanie: pomiar kąta skosu podczas zgrzewania

Optymalny system pomiaru

Optyczny system pomiaruLaserowy czujnik przemieszczenia triangulacji 2D

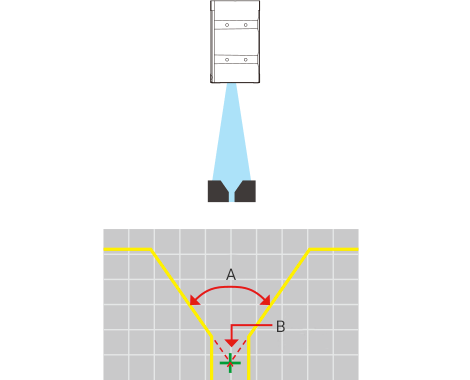

W miejscach, na które pada laser, kąt można zmierzyć na podstawie kształtu.

A

Kąt

B

Położenie poprzeczne (współrzędne X, Z)

NAJWAŻNIEJSZE CECHY

Kąt można mierzyć jedną głowicą czujnika.
Kąt można obliczać wewnętrznie.

Metoda triangulacji 2D.
Liniowy pomiar wielopunktowy.
Częstotliwość próbkowania 64 000 obrazów na sekundę — najszybsza na świecie.

Seria LJ-X

Obejrzyj katalog
Wielokolorowa metoda konfokalna
Liniowość: od ±0,2 μm
Konfokalny czujnik przemieszczenia

Seria CL

Obejrzyj katalog

Pomiar w modelu bramki świetlnej

Przykładowe zastosowanie: pomiar kąta wierzchołków wierteł

Optymalny system pomiaru

Optymalny system pomiaruMikrometr optyczny 2D typu bramka świetlna

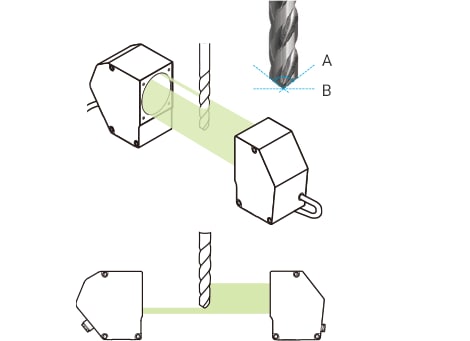

Kąt wielu określonych punktów jest mierzony na podstawie obrazu uzyskanego przy użyciu metody rzutowania 2D.

A

Kąt

B

Odchylenie od linii wirtualnej

NAJWAŻNIEJSZE CECHY

Oprócz kąta równocześnie można mierzyć średnicę zewnętrzną, uskok i inne parametry w wielu miejscach w tym samym czasie.

Metoda telecentrycznego układu optycznego 2D.
Pierwszy na świecie liniowy projektor profilowy.
Równoczesny pomiar maksymalnie 16 punktów.

Seria TM

Obejrzyj katalog
