Mimośrodowość

Dla osób szukających systemów do pomiaru mimośrodowości

Szukając najlepszego sposobu wykonywania pomiarów mimośrodowości, należy rozpatrzyć szereg ważnych czynników, w tym rodzaj systemu pomiaru oraz środowisko instalacji. Korzystanie ze sprzętu, który nie spełnia dokładnie wymagań, może prowadzić do niedostatecznej precyzji i zwiększyć ilość robocizny podczas produkcji. Ta strona zawiera informacje pomagające użytkownikom ustalić najlepszy sposób niezawodnego wykonywania pomiaru za pomocą systemu pomiaru mimośrodowości.

Sposób mierzenia mimośrodowości

Znajdź najlepszą metodę pomiaru i odpowiedni sprzęt do pomiaru mimośrodowości.

Pomiar w modelu odbiciowym

Przykład zastosowania: pomiar mimośrodowości rolek o wysokiej precyzji

Optymalny system pomiaru

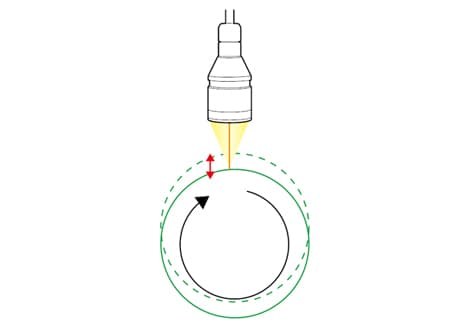

Optyczny system pomiaruLaserowy czujnik przemieszczenia triangulacji

Laser jest kierowany na wierzchołek okręgu, aby przechwycić wahania odległości w trakcie próbkowania z wysoką prędkością.

NAJWAŻNIEJSZE CECHY
  • Pomiar wymaga, aby częstotliwość próbkowania była co najmniej dziesięć razy większa od prędkości obrotowej.
  • Błędy nasilają się w miarę zmniejszania średnicy wałka, ponieważ wierzchołek przesuwa się na boki z powodu mimośrodowości.
  • Wielokolorowa metoda konfokalna
    Liniowość: od ±0,2 μm
    Konfokalny czujnik przemieszczenia

    Seria CL

    Obejrzyj katalog

  • Metoda triangulacji
    Częstotliwość próbkowania 392 kHz — najwyższa na świecie.
    Możliwość połączenia 12 głowic czujnika

    Seria LK-G

    Obejrzyj katalog

Pomiar w jednym punkcie w modelu bramki świetlnej

Przykład zastosowania: pomiar mimośrodowości wałków silnika

Optymalny system pomiaru

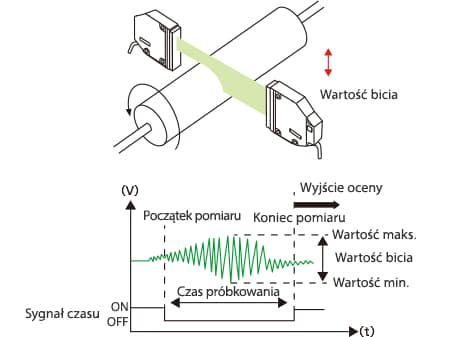

Optymalny system pomiaruMikrometr optyczny typu bramka świetlna

Wahania położenia krawędzi rolki są przechwytywane w trakcie próbkowania z wysoką prędkością.

NAJWAŻNIEJSZE CECHY
  • Wartość międzyszczytowa bicia jest ustalana przy użyciu funkcji peak to peak-hold lub podobnej.
  • Pomiar wymaga, aby częstotliwość próbkowania była co najmniej dziesięć razy większa od prędkości obrotowej.
  • Metoda telecentrycznego układu optycznego 1D.
    Trwała konstrukcja bez ruchomych elementów.
    Częstotliwość próbkowania 16 kHz — najwyższa w tej klasie.

    Seria LS

    Obejrzyj katalog

Pomiar w wielu punktach w modelu bramki świetlnej

Przykład zastosowania: pomiar mimośrodowości rolek z gąbki

Optymalny system pomiaru

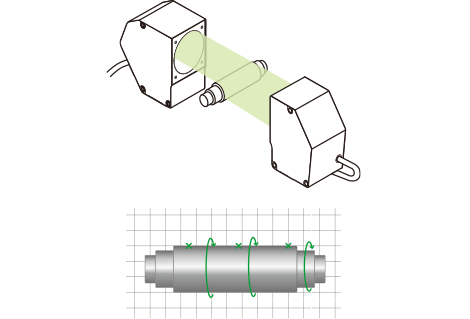

Optymalny system pomiaruMikrometr optyczny 2D typu bramka świetlna

Mimośrodowość jest mierzona na podstawie wahań w wielu wskazanych punktach odczytanych na obrazie wygenerowanym metodą rzutowania 2D.

NAJWAŻNIEJSZE CECHY
  • Istnieje możliwość zmierzenia bicia rowków klinowych i występów na obwodzie.
  • Istnieje możliwość zmierzenia bicia punktu w określonej odległości od końca.
  • Metoda telecentrycznego układu optycznego 2D.
    Pierwszy na świecie liniowy projektor profilowy.
    Równoczesny pomiar maksymalnie 16 punktów.

    Seria TM

    Obejrzyj katalog
