Bicie/drgania

Szukając najlepszego sposobu pomiaru bicia/drgań, należy rozpatrzyć szereg ważnych czynników, w tym typ bicia lub drgań (kierunek), rodzaj systemu pomiaru oraz środowisko instalacji. Korzystanie ze sprzętu, który nie spełnia dokładnie wymagań, może prowadzić do niedostatecznej precyzji i zwiększyć ilość robocizny podczas produkcji. Ta strona zawiera informacje pomagające osobom szukającym systemu pomiaru bicia/drgań odkryć najlepszy sposób niezawodnego wykonywania tego pomiaru.

Sposób mierzenia bicia/drgań

Znajdź najlepszą metodę pomiaru i odpowiedni sprzęt do pomiaru bicia/drgań.

Pomiar powierzchni bicia wirującego obiektu

Przykładowe zastosowanie: pomiar bicia powierzchni HDD

Optymalny system pomiaru

Optyczny system pomiaruLaserowy czujnik przemieszczenia

W celu pomiaru oscylacji w jednym punkcie na powierzchni obiektu można posłużyć się laserowymi czujnikami przemieszczenia.

A
Obrót
B

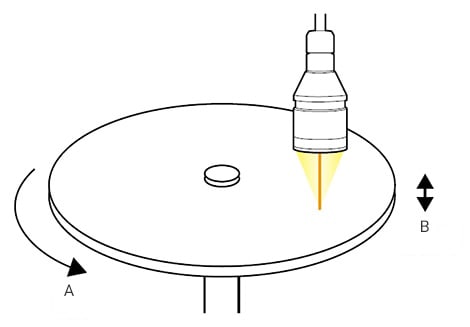

Bicie powierzchni
NAJWAŻNIEJSZE CECHY
  • Amplituda drgań wzrasta w miarę oddalania się od środka obrotu obiektu, co ułatwia wychwycenie wahań wysokości.
  • Pomiary drgania wymagają, aby częstotliwość próbkowania była co najmniej dziesięć razy większa od częstotliwości oscylacji obiektu.
  • Wielokolorowa metoda konfokalna
    Liniowość: od ±0,2 μm
    Konfokalny czujnik przemieszczenia

    Seria CL

    Obejrzyj katalog

  • Metoda triangulacji
    Częstotliwość próbkowania 392 kHz — najwyższa na świecie.
    Możliwość połączenia 12 głowic czujnika

    Seria LK-G

    Obejrzyj katalog

Pomiary innego bicia/drgań przy użyciu laserowego czujnika przemieszczenia 1D

Przykładowe zastosowanie: pomiar drgań w zgrzewarce ultradźwiękowej

Optymalny system pomiaru

Optyczny system pomiaruLaserowy czujnik przemieszczenia

W celu pomiaru oscylacji w jednym punkcie na powierzchni obiektu można posłużyć się laserowymi czujnikami przemieszczenia.

NAJWAŻNIEJSZE CECHY

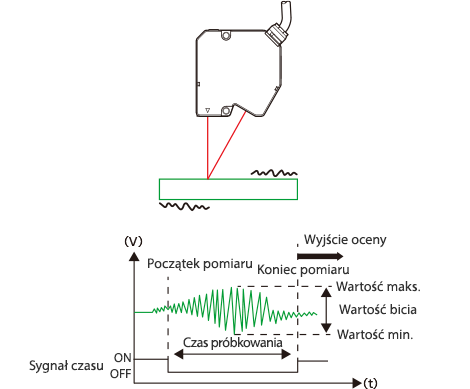

  • Wartość międzyszczytową bicia można obliczyć przy użyciu funkcji peak to peak-hold lub podobnej.
  • Pomiary drgania wymagają, aby częstotliwość próbkowania była co najmniej dziesięć razy większa od częstotliwości oscylacji obiektu.
  • Wielokolorowa metoda konfokalna
    Liniowość: od ±0,2 μm
    Konfokalny czujnik przemieszczenia

    Seria CL

    Obejrzyj katalog

  • Metoda triangulacji
    Częstotliwość próbkowania 392 kHz — najwyższa na świecie.
    Możliwość połączenia 12 głowic czujnika

    Seria LK-G

    Obejrzyj katalog

Pomiary innego bicia/drgań przy użyciu laserowego czujnika przemieszczenia 2D

Przykładowe zastosowanie: pomiar resztkowych drgań robotów

Optymalny system pomiaru

Optyczny system pomiaruLaserowy czujnik przemieszczenia 2D

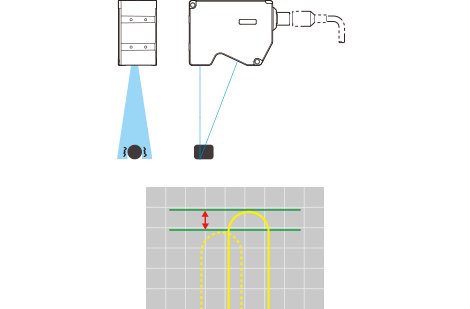

Wiązka laserowa została rozciągnięta w linię, która odbija się z rozproszeniem od powierzchni obiektu. Ten odbity profil powstaje na HSE3-CMOS i wykrywanie zmian w położeniu i kształcie odbicia pozwala na pomiar bicia obiektu.

NAJWAŻNIEJSZE CECHY
  • Podczas pomiaru za pomocą laserowego czujnika przemieszczenia 1D wykrycie szczytu nie zawsze jest możliwe, gdy szczyt przemieszcza się w lewo lub w prawo. Jeśli jest używany laserowy czujnik przemieszczenia 2D, punkt szczytu może być śledzony przez cały czas.
  • Pomiar wymaga, aby częstotliwość próbkowania była co najmniej dziesięć razy większa od częstotliwości oscylacji.
  • Metoda triangulacji 2D.
    Liniowy pomiar wielopunktowy.
    Częstotliwość próbkowania 64 000 obrazów na sekundę — najszybsza na świecie.

    Seria LJ-X

    Obejrzyj katalog

  • Wielokolorowa metoda konfokalna
    Liniowość: od ±0,2 μm
    Konfokalny czujnik przemieszczenia

    Seria CL

    Obejrzyj katalog
