Rozwiązania do aplikacji

Średnica zewnętrzna

Znajdowanie właściwego rozwiązania do pomiaru średnicy zewnętrznej

Szukając najlepszego sposobu pomiaru średnicy zewnętrznej, należy rozpatrzyć szereg ważnych czynników, w tym kształt obiektu, rodzaj systemu pomiaru oraz środowisko instalacji. Wybór odpowiedniego sprzętu jest o tyle istotny, że korzystanie ze sprzętu, który nie spełnia dokładnie wymagań, może prowadzić do niedostatecznej precyzji i zwiększyć ilość robocizny podczas produkcji. Ta strona zawiera informacje pomagające odkryć najlepszy sposób niezawodnego wykonywania pomiarów średnicy zewnętrznej.

Sposób mierzenia średnicy zewnętrznej

Znajdź najlepszą metodę pomiaru i odpowiedni sprzęt do pomiaru średnicy zewnętrznej.

Pomiar średnicy zewnętrznej w jednym miejscu na cienkim obiekcie

Przykładowe zastosowanie: pomiar średnicy zewnętrznej drutów nawijanych z wysoką prędkością

Optymalny system pomiaru

Optymalny system pomiaruMikrometr optyczny typu bramka świetlna

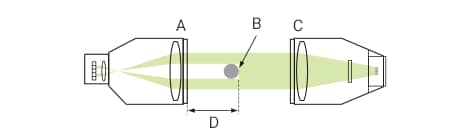

Obiekt przechodzi pod wiązką światła skolimowanego, aby została zmierzona wielkość jego cienia.

A

Odbiornik

B

Obiekt pomiaru

C

Nadajnik

D

Ogniskowa

NAJWAŻNIEJSZE CECHY

Średnicę zewnętrzną można zmierzyć z wysoką precyzją, wybierając system pomiaru najlepiej pasujący do średnicy obiektu.
Szybszy cykl próbkowania zapewnia stabilny pomiar, nawet w przypadku bicia obiektu.

Metoda telecentrycznego układu optycznego 1D.
Trwała konstrukcja bez ruchomych elementów.
Częstotliwość próbkowania 16 kHz — najwyższa w tej klasie.

Seria LS

Obejrzyj katalog

Pomiar średnicy zewnętrznej w wielu miejscach na cienkim obiekcie

Przykładowe zastosowanie: pomiar średnicy zewnętrznej wtryskiwaczy w wielu punktach

Optymalny system pomiaru

Optymalny system pomiaruMikrometr optyczny 2D typu bramka świetlna

Metoda rzutowania 2D umożliwia mierzenie średnicy zewnętrznej w wielu punktach, a także wartości minimalnych/maksymalnych na przestrzeni określonych zakresów.

NAJWAŻNIEJSZE CECHY

Nawet jeśli obiekt jest pochylony, można dokładnie zmierzyć średnicę zewnętrzną, korzystając z funkcji korekty położenia.

Metoda telecentrycznego układu optycznego 2D.
Pierwszy na świecie liniowy projektor profilowy.
Równoczesny pomiar maksymalnie 16 punktów.

Seria TM

Obejrzyj katalog

Pomiar grubych obiektów

Przykładowe zastosowanie: pomiar średnicy zewnętrznej dużych stalowych rur

Optymalny system pomiaru

Optymalny system pomiaruMikrometr optyczny typu bramka świetlna

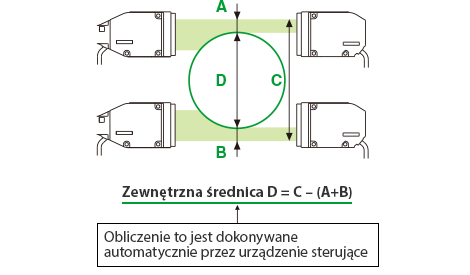

W celu zmierzenia średnicy zewnętrznej obiekt jest umieszczany między dwiema głowicami czujnika.

NAJWAŻNIEJSZE CECHY

Równoległe wyosiowanie głowic czujnika jest konieczne, aby wartości nie zmieniały się, gdy obiekt zostanie przemieszczony w lewo lub w prawo.

Metoda telecentrycznego układu optycznego 1D.
Trwała konstrukcja bez ruchomych elementów.
Częstotliwość próbkowania 16 kHz — najwyższa w tej klasie.

Seria LS

Obejrzyj katalog
