Znajdowanie właściwego rozwiązania do pomiaru promienia
Szukając najlepszego sposobu wykonywania pomiarów promienia (r) / średnicy wewnętrznej, należy rozpatrzyć szereg ważnych czynników, w tym rodzaj systemu pomiaru oraz środowisko instalacji. Wybór odpowiedniego sprzętu jest o tyle istotny, że korzystanie ze sprzętu, który nie spełnia dokładnie wymagań, może prowadzić do niedostatecznej precyzji i zwiększyć ilość robocizny podczas produkcji. Ta strona zawiera informacje pomagające odkryć najlepszy sposób niezawodnego wykonywania pomiarów promienia / średnicy wewnętrznej.
Optyczny system pomiaruLaserowy czujnik przemieszczenia 2D

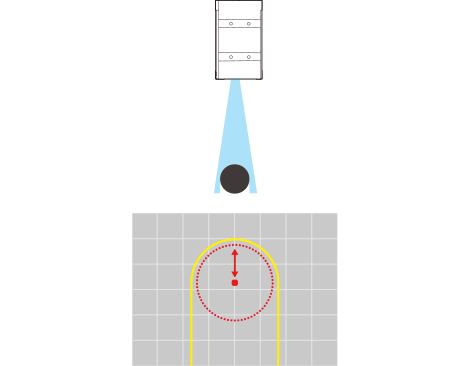

Liniowa wiązka laserowa oświetla obiekt i pozwala odczytać profil powierzchni, na podstawie którego jest obliczany promień.
Wewnętrznie można obliczyć promień zakrzywionego kształtu i współrzędne położenia środkowego.
NAJWAŻNIEJSZE CECHY
Przy użyciu pomiaru 2D można bezpośrednio zmierzyć promień (r) bez konieczności obliczania r w przybliżeniu na podstawie danych poszczególnych punktów.
Metoda triangulacji 2D. Liniowy pomiar wielopunktowy. Częstotliwość próbkowania 64 000 obrazów na sekundę — najszybsza na świecie.
Pomiary średnicy wewnętrznej obiektu o kształcie walca
Przykładowe zastosowanie: pomiar średnicy wewnętrznej bloków cylindrowych
Optymalny system pomiaru
Optyczny system pomiaruLaserowy czujnik przemieszczenia

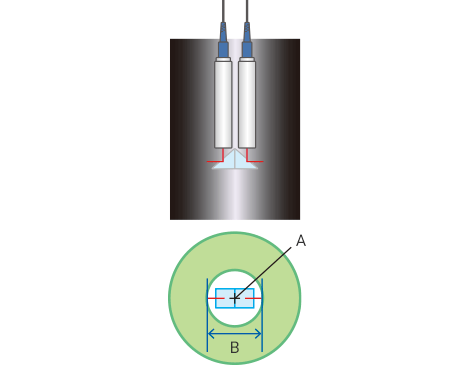

W celu pomiaru średnicy otworów osie optyczne dwóch głowic czujnika są załamywane pod kątem 90° przez pryzmat.
A
Środek otworu
B
Średnica
NAJWAŻNIEJSZE CECHY
Wiązki lasera przechodzą równolegle przez środek otworu i padają na pryzmaty, aby odbić się od przeciwległych ścian wewnętrznych. Przedmiot obrabiany można obracać, aby zmierzyć okrągłość i mimośrodowość.
Wielokolorowa metoda konfokalna Liniowość: od ±0,2 μm Konfokalny czujnik przemieszczenia
