Zwichrowanie i płaskość

Szukając najlepszego sposobu wykonywania pomiarów zwichrowania i płaskości, należy rozpatrzyć rodzaj używanego systemu pomiaru oraz środowisko instalacji. Korzystanie ze sprzętu, który nie spełnia dokładnie wymagań, może prowadzić do niedostatecznej precyzji i zwiększyć ilość robocizny podczas produkcji. Ta strona zawiera informacje pomagające osobom szukającym systemu pomiaru zwichrowania i płaskości odkryć najlepszy sposób niezawodnego wykonywania tego pomiaru.

Sposób mierzenia zwichrowania i płaskości

Znajdź najlepszą metodę pomiaru i odpowiedni sprzęt do pomiaru zwichrowania i płaskości.

Użycie wielu głowic czujnika do pomiaru

Przykładowe zastosowanie: pomiar płaskości podwozia

Optymalny system pomiaru

Optyczny system pomiaruLaserowy czujnik przemieszczenia

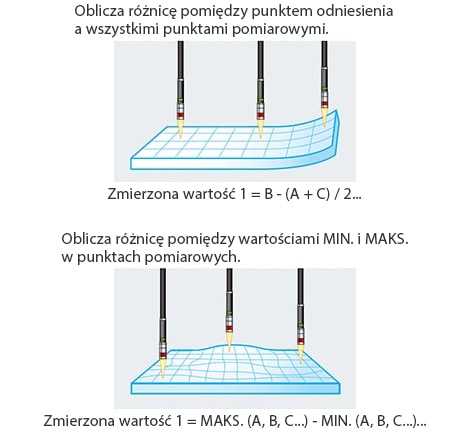

Zwichrowanie i płaskość mierzy się, obliczając różnicę wysokości uzyskanej przez wiele głowic czujnika w różnych lokalizacjach na części.

NAJWAŻNIEJSZE CECHY
  • Błędy pomiaru powodowane przez drgania towarzyszące ruchowi głowic czujnika nie występują.
  • Ponieważ głowice czujnika są nieruchome, cykle kontroli odbywają się szybko.
  • Nie jest potrzebny żaden mechanizm przesuwu głowicy czujnika.
  • Wielokolorowa metoda konfokalna
    Liniowość: od ±0,2 μm
    Konfokalny czujnik przemieszczenia

    Seria CL

    Obejrzyj katalog

  • Metoda triangulacji
    Częstotliwość próbkowania 392 kHz — najwyższa na świecie.
    Możliwość połączenia 12 głowic czujnika

    Seria LK-G

    Obejrzyj katalog

Użycie jednej głowicy czujnika do pomiaru (laserowy czujnik przemieszczenia 1D)

Przykładowe zastosowanie: pomiar zwichrowania płytek drukowanych

Optymalny system pomiaru

Optyczny system pomiaruLaserowy czujnik przemieszczenia

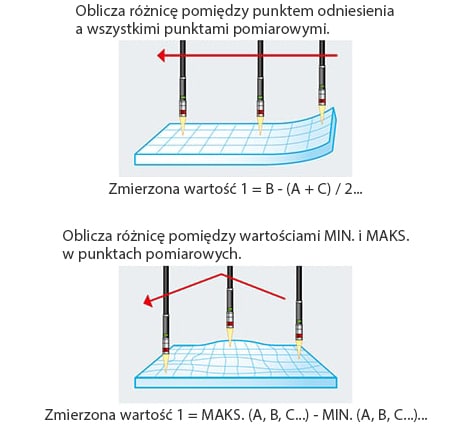

Wymagane jest przemieszczenie obiektu lub czujnika, a zwichrowanie i płaskość oblicza się na podstawie danych zebranych w poszczególnych lokalizacjach pomiaru.

NAJWAŻNIEJSZE CECHY
  • Ponieważ zamontowana jest tylko jedna głowica, koszty mogą być niższe.
  • Drgania towarzyszące ruchowi głowic czujnika powodują błędy pomiaru.
  • Jest potrzebny mechanizm przesuwu głowicy czujnika.
  • Wielokolorowa metoda konfokalna
    Liniowość: od ±0,2 μm
    Konfokalny czujnik przemieszczenia

    Seria CL

    Obejrzyj katalog

  • Metoda triangulacji
    Częstotliwość próbkowania 392 kHz — najwyższa na świecie.
    Możliwość połączenia 12 głowic czujnika

    Seria LK-G

    Obejrzyj katalog

Użycie jednej głowicy czujnika do pomiaru (laserowy czujnik przemieszczenia 2D)

Przykładowe zastosowanie: pomiar zwichrowania krawędzi materiału

Optymalny system pomiaru

Optyczny system pomiaruLaserowy czujnik przemieszczenia 2D

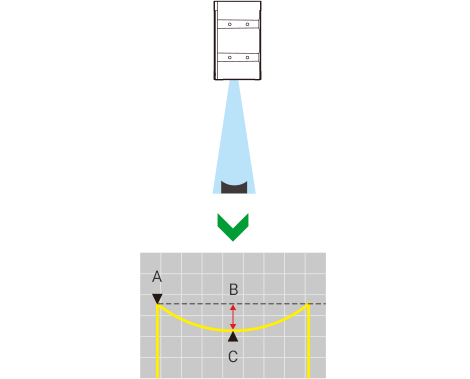

Liniowa wiązka laserowa odbija się od powierzchni obiektu, a w celu pomiaru zwichrowania jest obliczana różnica wysokości na odbitym profilu.

A
Szczyt
B
Stopień zwichrowania
C
Spód
NAJWAŻNIEJSZE CECHY

Zwichrowanie można mierzyć bez przemieszczania głowicy czujnika.

  • Metoda triangulacji 2D.
    Liniowy pomiar wielopunktowy.
    Częstotliwość próbkowania 64 000 obrazów na sekundę — najszybsza na świecie.

    Seria LJ-X

    Obejrzyj katalog

  • Wielokolorowa metoda konfokalna
    Liniowość: od ±0,2 μm
    Konfokalny czujnik przemieszczenia

    Seria CL

    Obejrzyj katalog
